请教如何才能画出完美的圆形开槽板的外框线?

录入:edatop.com     点击:

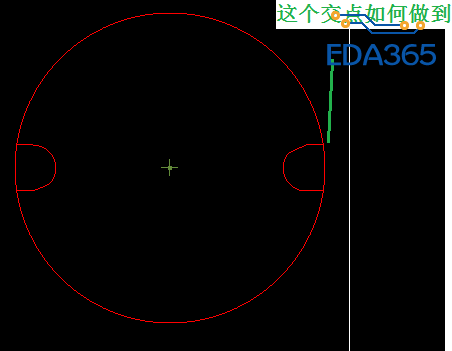

请教大侠们一个问题: 我有个圆形板子两端各有一个水平槽口,槽线与圆形边缘的相交处是直线与弧线相交。请参见附图。

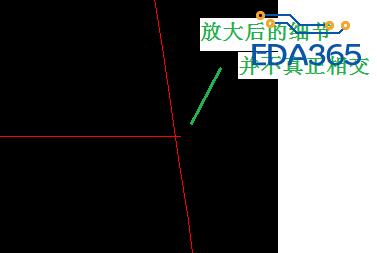

我想用ARC的话,由于无法指定精确的交点,只能画出近似图形。我尝试用 circle先画出大圆形边, 然后走直线,用"snap pick to segment" 的功能,但放大了看都只是snap到附近的格子点上,也不是精确相交。
我希望能画出闭合图形,这样就可以用z-copy 功能来产生 "route keep-in"和自动铺铜。
请大侠指点如何才能在Allegro的 board/outline层画出这种闭合图形?
谢谢!




用auto cad画,生成dxf文件,然后导入,选择outline。

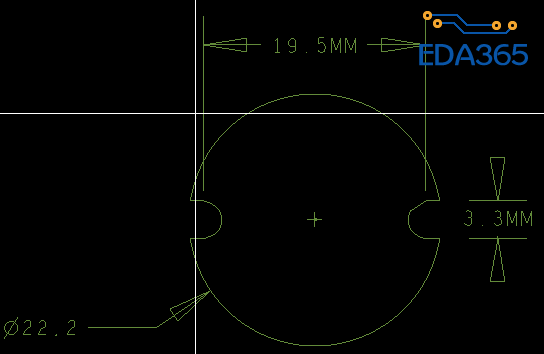

最后一个图是CAD的图吧,你直接把DXF导入你PCB中,然后用compose shape做板框就好了

用CAD绘制然后导出方法不错,或许可以试试看使用坐标的方法试试,用3点的方式绘制两个半圆,show一下坐标,然后在用3点圆绘出开槽。
我没亲自试过,方法仅供参考

第二張圖是CAD文件,保存為DXF2004,導入BRD中,compose成outline

ARC也可以啊 , 使用 3pt arc 就可以很精準的銜接畫弧

compose shape,然后删掉原来的line,留下shape,接着z-copy

snap pick 应该可以接上  你没点准位置吧   很多方法可以实现你的要求啊
