allegro生成drill文件问题
录入：edatop.com 点击：
在出制板文件的drill文件的时候，文件里面只显示过孔的钻孔信息，接插件等通孔元件焊盘都没有显示出来，这是什么原因啊，是不是要哪里设置一下?通孔元件封装我都是通过LP自动导的，不知道哪里出了问题，各位大侠出来帮帮忙哈。

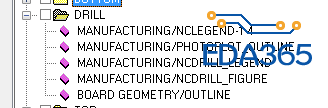

最好贴图，并将DRILL光绘内容信息贴出来，看下，如：
最好贴图，并将DRILL光绘内容信息贴出来，看下，如：
提取钻孔符号：Manufacture->NC->Drill Legend，确保所有通孔都有钻孔标记。
钻孔标记是在封装里面做的吗?我现在只有过孔能显示在钻孔文件里面
manu->NC->drill cus是钻孔表，先确认是不是所有钻孔都分配了钻孔符号的。
恩，我重新生成了钻孔标志
