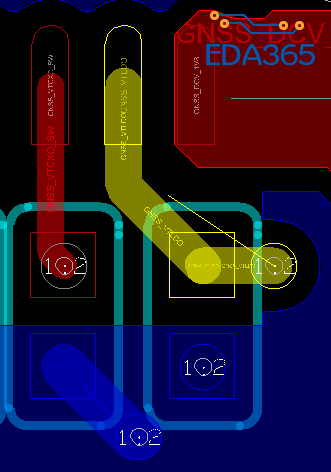

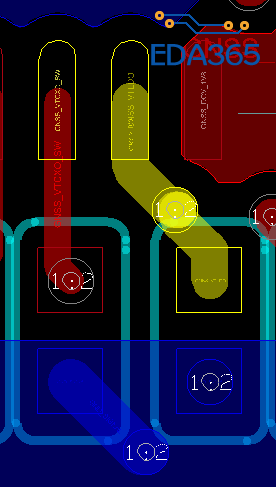

电源孔的打法正确吗？

这个是埋孔吧，最好是按第二种方法打，如果地方紧张的情况下可以按第一种方法打
实际做工程我有按一种方法打的，实测没有问题，电源的话根据通流状况可以多打些孔

这个一看就不是盲孔吧   普通孔是不建议打到焊盘上  板厂应该告诉你

是盲孔吧...

为什么不把孔打在电容的PAD上?这样最节省空间而且保证电容不被旁路

先经过电容再入芯片，很明显第二种打法是最棒的！

2层板第二种。多层板并且有相应电源层用第一种，

盲孔，1到2层的孔

哦，也就是说第二种是最优的，第一种是在没办法的情况下才那样做，是这样不?

是的，最优的方法应该是打在PAD上，只是想弄明白，这两张图的打法哪个是正确的。

对于没有电源平面的单板，滤波电容的走线，先经过滤波电容滤波，再到器件电源管脚，是为了减小引线电感，获得最小的高频回路；
而对于有电源平面的单板，滤波电容的走线，应该使芯片的电源管脚直接打过孔到电源平面，利用平面之间构成的平面电容进行去耦；

有电源平面时，平面电容的大小大约为：平面间距离为0.01inch，介质为FR-4，电源和地平面间的电容为100pF/inch2；

其实这个没有绝对的

看具本电路再分析

正是
