导网表,封装未变,是什么原因呢?
录入:edatop.com 点击:
16.6版本,板子后期更改了一个封装,我直接在pcb中连上封装库(Padpath和psmpath),然后更新网标:
1.pcb上面这个器件我没有删除,直接更新网标,发现器件封装未变(图1)
2.我将pcb上面这个器件删除,然后更新网标,放置器件,新器件已经更新成功(图2)
3.pcb上面这个器件我没有删除,我在pcb中update symbols(只更新这一个封装),器件封装更新成功(图3)
我想问的是,第1种情况为什么封装没有更新成功呢?这不就是正常操作步骤吗?是我哪个地方弄错了吗?
1.pcb上面这个器件我没有删除,直接更新网标,发现器件封装未变(图1)
2.我将pcb上面这个器件删除,然后更新网标,放置器件,新器件已经更新成功(图2)
3.pcb上面这个器件我没有删除,我在pcb中update symbols(只更新这一个封装),器件封装更新成功(图3)
我想问的是,第1种情况为什么封装没有更新成功呢?这不就是正常操作步骤吗?是我哪个地方弄错了吗?
导网表只看封装名字,你封装图形改了,名字没改,pcb上这个器件还存在的话,他就不变,除非你去手动刷新,但如果你删除了,重新放,那是他重新去库里把器件调出来,那当然是你修改后最新的封装

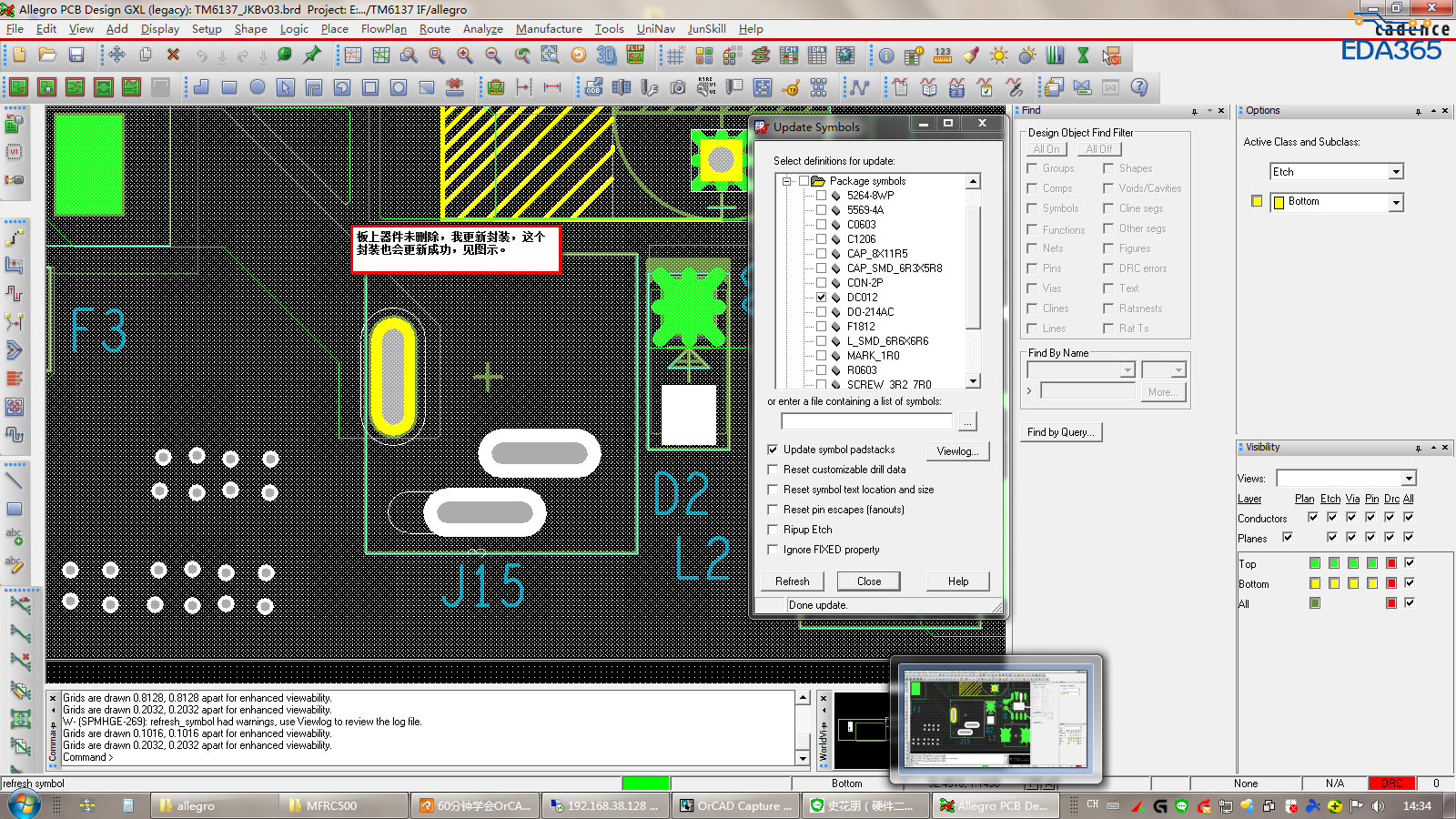

place--updata symbols
是要Update symbol的,建议出GERBER前,再更新一遍
