VIA不要入內層 有花孔
录入：edatop.com 点击：
如此NET 為GND 故意要此VIA不要入內層有花孔,不知要如何設定
via焊盘参数中有Flash Symbol，建议去了解一下Allegro的封装库知识：http://www.eda365.com:5280/course/141
謝謝
不要花焊盘是要全连接么....
要隔離
如果是单独的几个过孔需要隔离，用Void手工挖开就是了，不要随便去改焊盘参数。
不是很明白小编要表达的 意思 小编是说VIA是全连接 还是十字架；连接 如果要单独几个孔 有很多种方法实现
謝謝 了解 用Void手工挖开

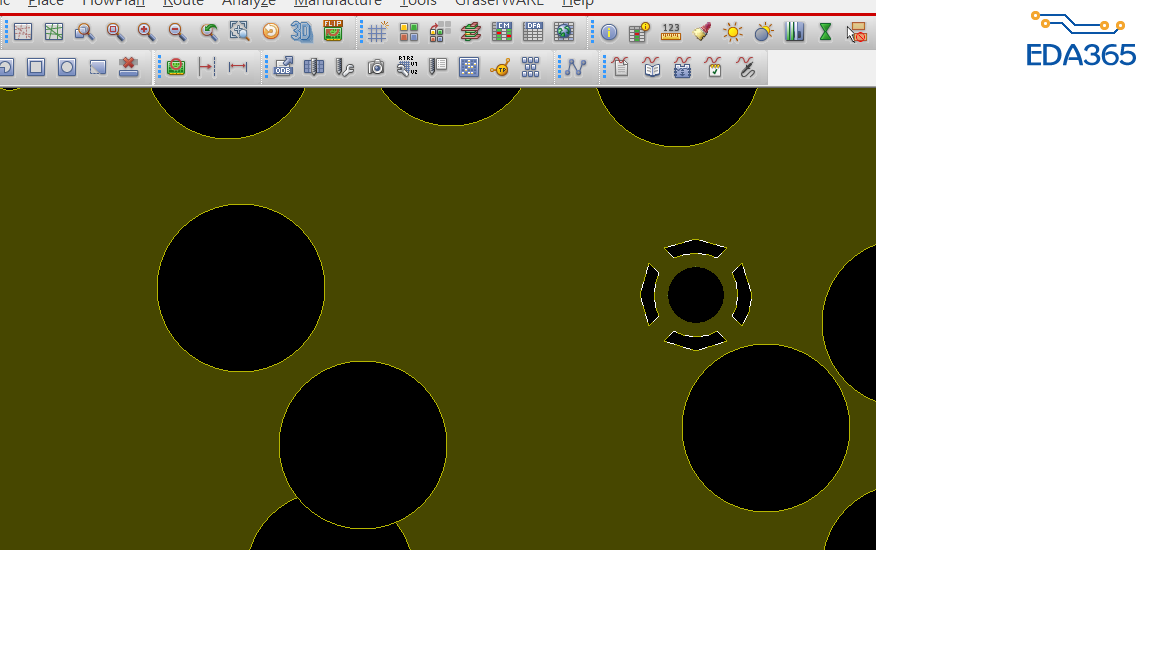

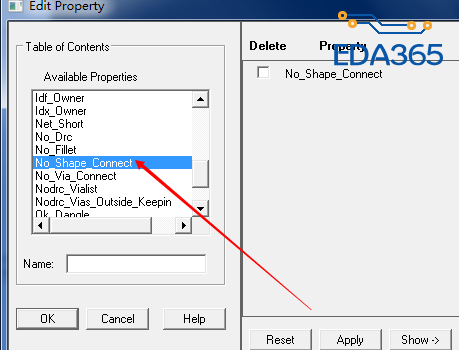

如图设置
謝謝 好方法
