allegro覆铜处理问题，高手们快进来帮帮忙哈
录入：edatop.com 点击：
在覆铜的时候，如果一个网络在另一个网络的中间，比如说AGND被GND网络包围在中间，我先将AGND覆铜，然后我再对GND覆铜的时候怎么操作比较简单（是否像AD一样可以设间距自动避让?）
我目前的操作是AGND先覆好铜，然后自己控制间距，将AGND分成两次去覆铜，但是最后在合并覆铜的时候，两个地似乎之间没有间隙了，这个间距可以在规则里面设置吗?
实际操作下，就知道结果咯
这位仁兄，我是操作过有问题才发帖的好不好?现在还是allegro菜鸟级别，请见谅罗！
哎呀妈呀，先做小的，在弄大的；若先敷大铜皮，同一个层面，你得挖掉，才能画小铜皮；你说哪个更简单?
动态铜可以设置避让距离，在cm -> spacing -> shape to shape
我就是先覆小块铜的呀是我没表达清楚吗?
雪中送炭，太感激了，谢谢！
高手，再请教一下，我设置完了规则，需要怎么操作覆铜才能自动避让呢?我设置完规则后将两块铜合并后似乎并没有自动避让啊，allegro的覆铜没有AD的那么的直观
用动态铜皮不就可以了 会自动避让的 （你上的图貌似用是的静态铜皮哦）
是动态铜皮哦，我又确认了一下，我是先覆铜再更新规则的，我的感觉是没有自动避让，哎，是不是显示的问题?
是同一个网络?
是的
同一个网络应该是不会自动避让的，可以整体铺铜之后分割

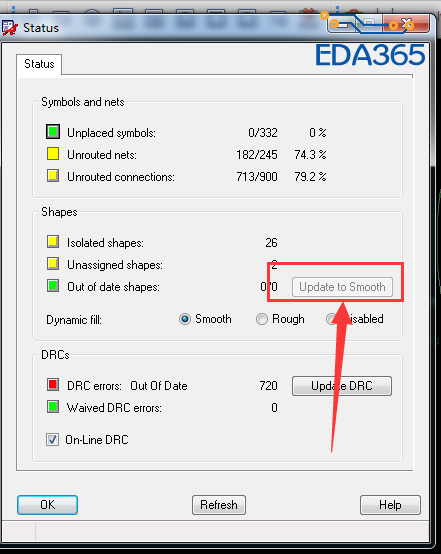

设完规则之后，要smooth下 在display菜单下 如图所示
