画板出现DRC错误，怎么解决啊
规则设置
错误
这种报错一般是由两个原因造成的：
1.线宽不匹配
2.超过neck线宽允许的长度
看下规则驱动表是不是有不对的地方
show element-->选择DRC-->对话框出现就有详情了，按提示做修改就可以了

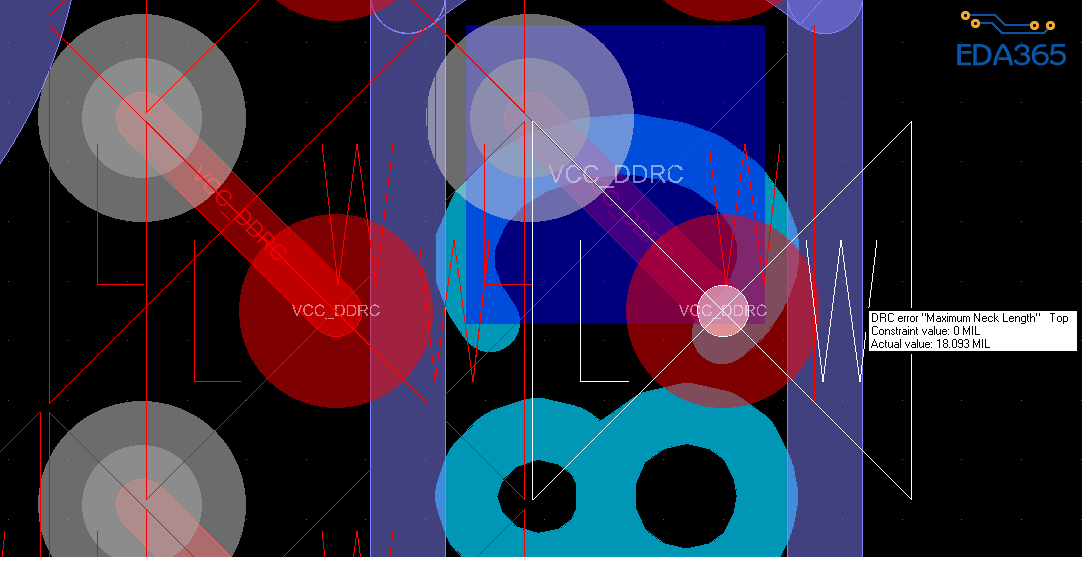

图中的代码意思是你走线方面的问题点allegro中的show element命令，接着点击DRC错误图标会有详细的解释的
用了neck走线模式，而neck的约束规则参数没有设置，尤其是max length参数。
Neck 线 设置一下 最主要是查看DRC错误
杜老师，neck线和正常走的线有什么区别呢，一直没注意过这个问题，请教一下
比正常线要窄，正常线宽过不了的地方，右键选择neck模式通过和你手动改线宽是一个意思，这个模式就规则设置后，选择模式后可以自动改变线宽
在CM中设置就可以了
谢谢
