出光绘的步骤大家一般先哪后哪步
录入：edatop.com 点击：
我先说我的吧：
1 NC LEGEND
2 DILL CUSTOMIZATION
3 NC Parameter
4 NCdrill
5 NC Drill

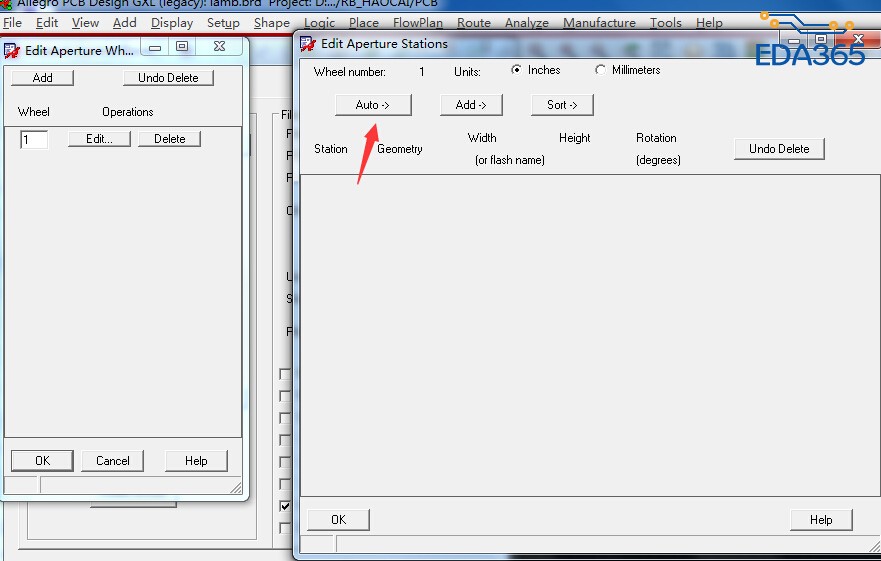

然后就是出光辉了，设置好光辉后 我不懂这个位置大家一般是WITHOUT ratation 吗
然后发给板厂的画 一般是每层的ART文件 ，加上NC Para加上还有镜头文件art_aper如果有不规则空再加上个NC_Rout ，大家都是这样做的吗?
前面那个顺序有问题吗》我这样做了几次板反正板厂没找过我，板子也没问题
WITHOUT ratation从来都不用，
我都是先art，然后NC5个选项从上往下点一遍
那看来是没有影响了
应该是先跑一下NC LEGEND吧。要不然你出的钻孔gerber就没有钻孔符号了吧。
其实我觉得其它的顺序到时没什么先后顺序，只要你的精度，然后gerber格式要设置对，另外再提醒一下内层（正片）记得要去盘。还有也要顺便先做个DB check
最明显的就是1、2步要互换。
从上往下点一遍，第二个不就是NC LEGEND吗，最后两项才出钻孔gerber啊
恩，是的，应该先2后1 ，那个Without Rotation，我买书看说的是最好是选择Without Rotation,小编怎么看啊
现在一般出RS274X格式的gerber，图片的这一步可以不用做了。
盲埋孔呢，不好去盘吧
