allegro中多层板电源和地引脚如何自动在附近添加过孔

录入:edatop.com     点击:

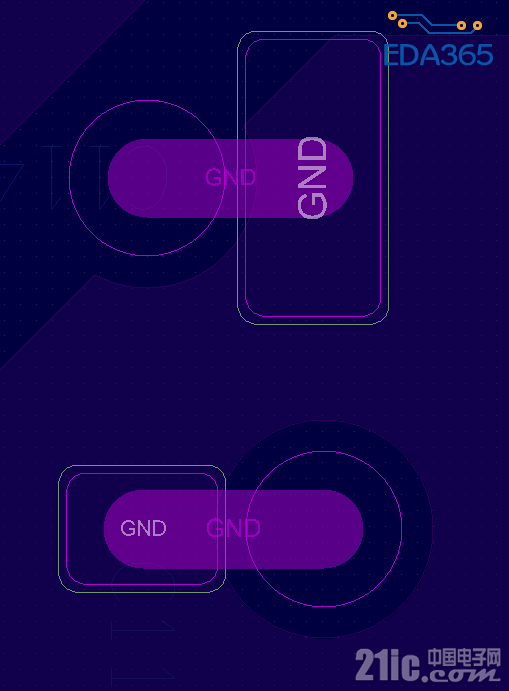

如图,allegro多层板设计时,在芯片的电源和地引脚附近,cadence软件如何设置后自动在他们附近添加过孔连接到电源,地层?


用Fanout功能吧。


支持阿杜老师说的,这个特别好用,像我们做FPGA的芯片有1900多个pin,这个功能真是省事,而且VIA可以打在pin的中间。

每个元件的电源和地引脚都这样,并且同时自动打出过孔,用findout可以吗?怎么操作啊?小白求指导,谢谢!

每个元件的电源和地引脚都这样,并且同时自动打出过孔,用findout可以吗?怎么操作啊?小白求指导,谢谢!

执行命令:

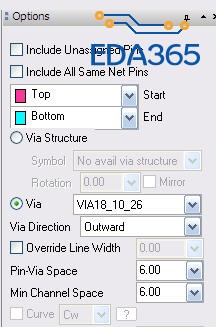

设置参数:


设置过滤器:


单击管脚:


:):):):):):):):):):):)
