打印PDF时,丝印不全

录入:edatop.com     点击:
路过的大侠们:本人遇到以下问题,请给予指点,谢谢!

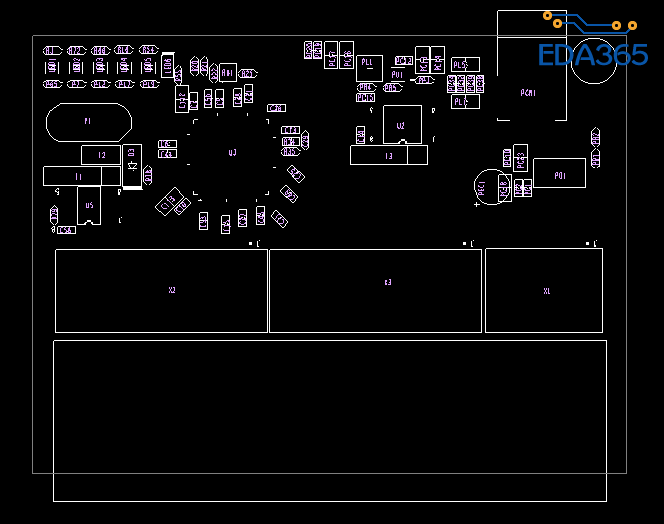

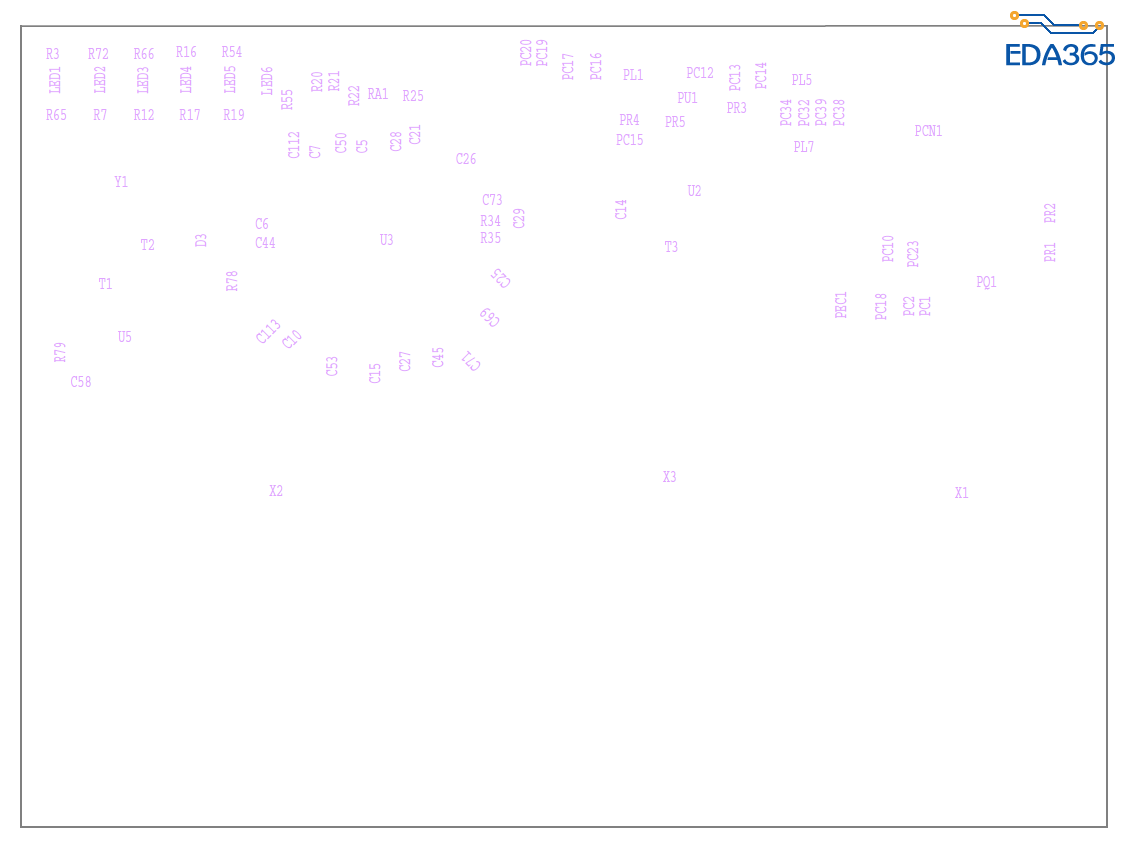

在PCB界面设置好后,打印时,原件的丝印边框打印不出来,请给与指点。【这个板子是别人做的,我这里没有这个原件库,不知道有没有影响,我自己做的PCB都是正常的】



颜色问题...打印黑白的就出来了应该..
或者把白色的丝印改成别的...

谢了,一语命中!

把这几个层做一个film,然后用export pdf打印,再勾上黑白输出

还是颜色问题

是颜色设置问题,白色丝印改成别的颜色
