allegro自动设置差分对问题
录入：edatop.com 点击：
如题 自动设置n和p 或者+和-结尾的信号名可以，但是有些n和p在中间或者数字前面的，就识别不了，allegro设置差分的时候可以设置识别这样的网络名吗?

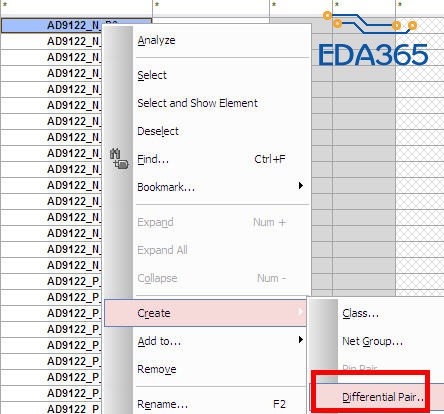

随便选一根线，单击右键：

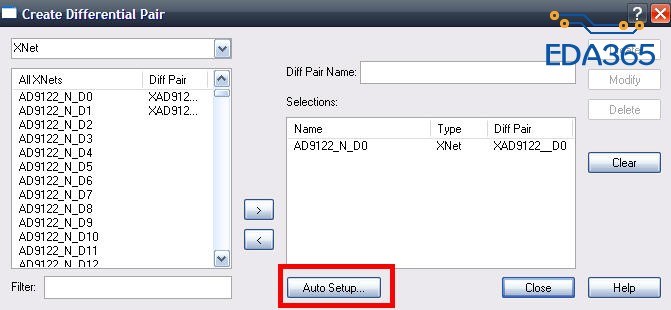

单击Auto Setup：
输入过滤符，单击Create：
这个貌似不能吧，所以你在取网络名的时候就要注意
风络名还有这样的情况吗 还没注意
应该只能是手动在添加溜掉的部分了。

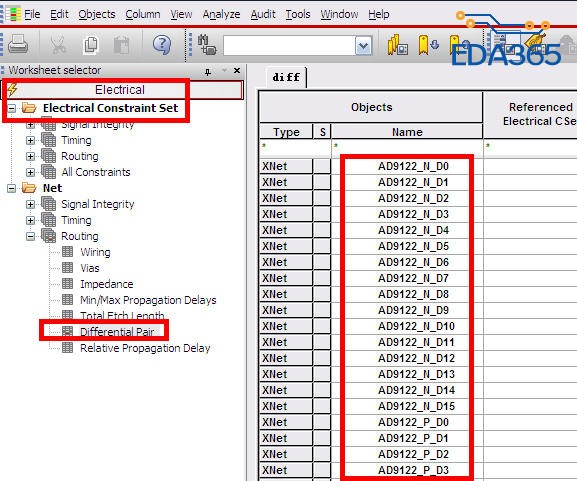

其实非常简单，看图：
例如：
随便选一根线，单击右键：
单击Auto Setup：
输入过滤符，单击Create：
谢谢阿杜
谢谢阿杜l老师
太高手啦
