allegro差分对之间的等长应该怎么处理？

因为差分对中间会有电阻或者电容器件，所有在创建xnet的时候首先建立相应的模型
然后对xnet分别进行差分对设置
在电子规则的选择某对差分对，启动SigXplorer，然后设置该差分对的等长规则（例如设置了一个DIFFTEST）

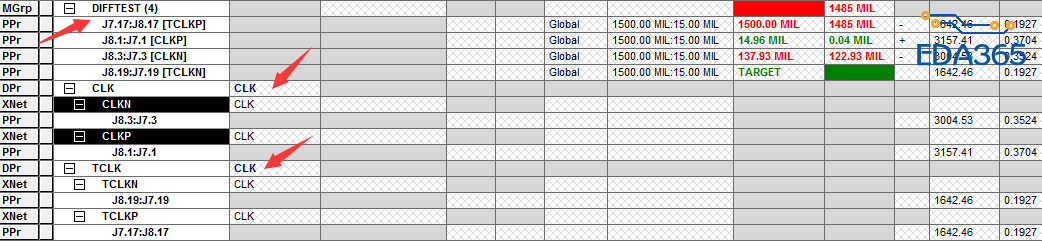

在规则里面会自动产生一个匹配组

当我将另一对差分对的规则也赋予该规则后，进行自动等长处理的时候发现该走线不能进行蛇形绕线等长处理  前面的可以
不知道原因在哪里

不太理解小编的意思...是想加查分对内的等长么?还是加整个组的等长?
你那个加法对内可以加上,整个差分对组的不是那么加

有时候挺奇怪的
兄弟你在做差分对之间的等长是怎么弄的?
是不是也是先把一个差分对的拓扑设置成自定义，其他的跟着使用这个?

我不太理解你的习惯是怎么设法,不过一般allegro都是直接分组,然后对组设置规则..

不是把差分对的等长先设置成匹配组吗?在匹配组内设置等长规则?
等长规则可以先拿任意一对差分进行拓扑建立等长约束规则，其他差分对调用这个规则?

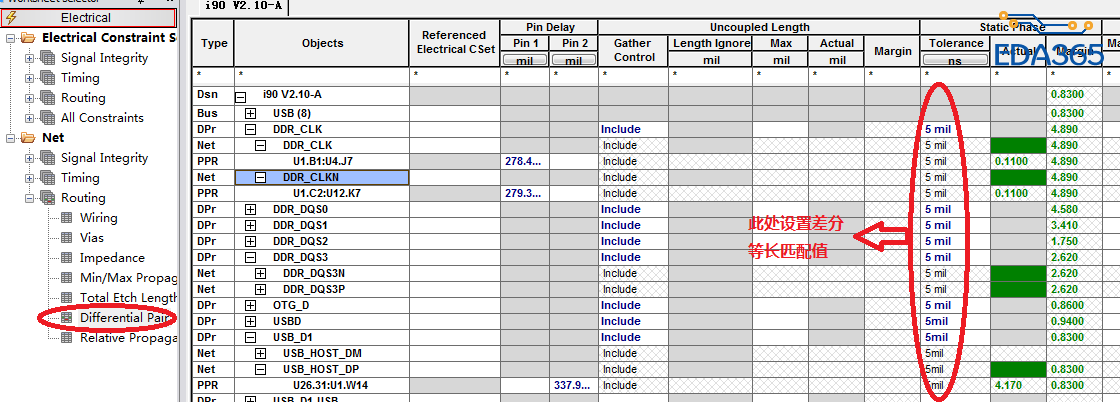

在SigXplorer、、、是可以设置等长匹配、线宽间距约束，但等长匹配我一般是在如下图里设置，简单快捷

不是建立一个等长匹配组么?

上面是差分对内等长，组与组间等长用match group,并选一根为基准

net：TCLKP,ppr:J7.17:J8.17 此处等长匹配值应由1500mil:15mil修改为0mil:15mil

你的意思是说：假设CLK差分对设置1500mil：15mil的规则，TCLK 作为需要匹配的差分对则改成0mil：15mil?  可是TCLK的规则不是直接复制CLK设置的规则吗? 保持原样会有问题?

1.这些设置是相对的，不是绝对，没有强制要求一致，若TCLKP按你设置1500mil:15mil,TCLKN是基准线，举例，设TCLKN实际线长为2000mil,那么TCLKP这条走线必须控制在3500mil+-15mil范围内，约束显示才会变绿，这明显跟你实际想要结果相左啊；
2.    0mil:2milmil：相对TARGET长度误差±2mil
       -50mil:12.5mil：比TARGET长度短50mil，误差±12.5mil
“-50mil:12.5mil”对这个表示意思理解不够

所以才会导致你的蛇形线无法绕

你的意思是 差分对1通过拓扑结构设置约束长度与冗余长度
差分对2，差分对3...再设置相对等长约束?
就是2个规则?

不算两个规则，只是走线长度，偏差值没有一样而已

等长的的设置成1500mil:5mil
其他作为被动匹配的设置成0mil:5mil?  这个是在匹配组里面手动修改? 不能自动更正?
