DXF导入外框线段如何变成shape？
录入：edatop.com 点击：

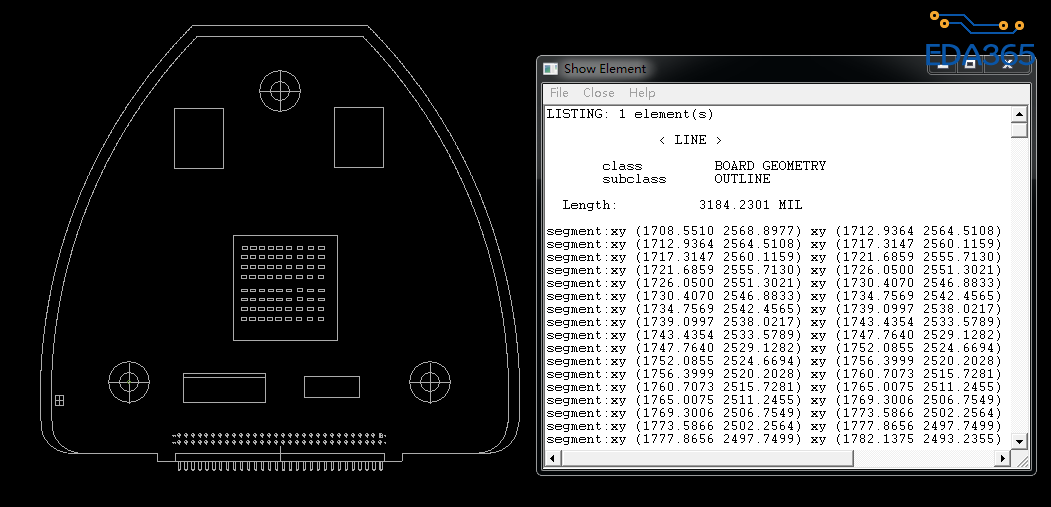

请教DXF 导入的outline外面2个都是显示Line,如何变成shape,利用Z-COPY功能>
shape----compose shape---- options里面选board geometry/outline ---然后右键temp group选想要的外框---complete----done
这样操作allegro会关掉,不知道为什么.
因为dxf导进来的line有重合的部分，尽可能line不要有重合，然后再按照以下步骤操作：shape----compose shape---- options里面选board geometry/outline ---然后右键temp group选想要的外框---complete----done
我的处理是，是完整的line无法 compose shape,那就手动CUT掉一段line，然后再执行楼上仁兄步骤，基本没出现意外退出软件状况
不规则的外框就担心那一段没闭合，看不出来
首先要保证要倒入的dxf为闭合图形。然后倒入dxf
首先要保证要倒入的dxf为闭合图形。然后先设置design parameter板子单位为mm，同样用mm导入dxf。不然有可能即使dxf闭合的倒入后也可能是非闭合。关键是闭合图形
學習了
