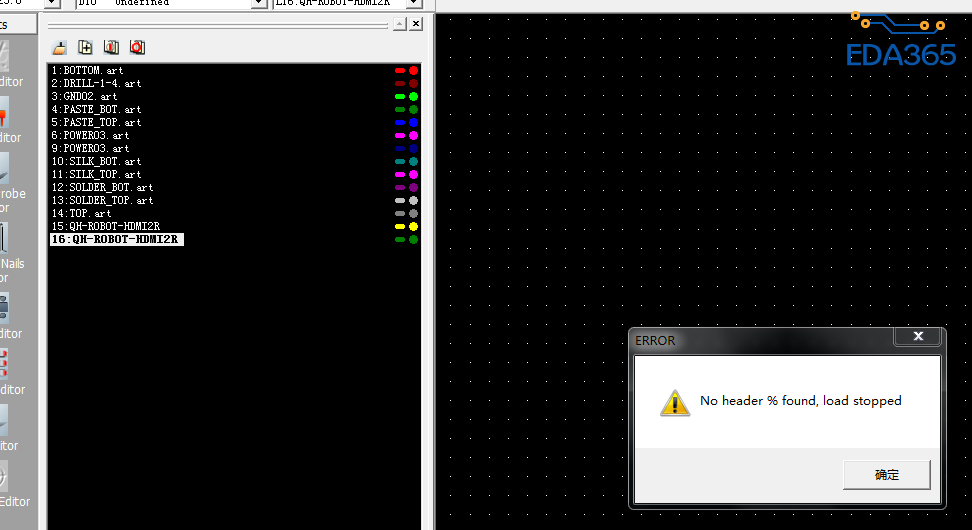

cam350 导入gerber 时，出现一下错误，请大神帮忙！
录入：edatop.com 点击：
槽孔文件吗?把分号开头的几行删掉试试。
退出，再从新导入，清理缓存。

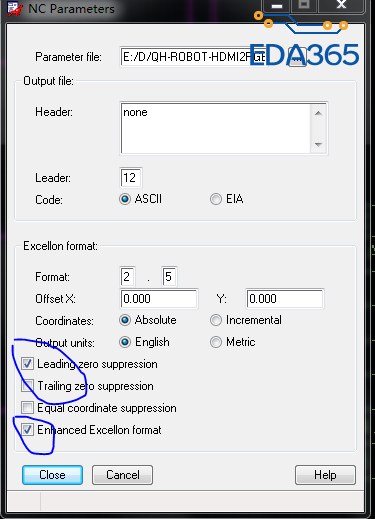

出NC drill的時候注意一下就行了。 第一步：NC drill框里AUTO tool select勾上 第二步：NC Parameter框裡最下面Enhanced excellon format勾選上。然後再輸出Drl文件。就好了
還有，你無視這個ERROR也是沒有任何影響的。
你说的应该是另一个问题，就是槽孔文件没有钻头大小的描述，导致CAM350导入之后要手动指定，不然槽孔尺寸会有误差。
从截图的弹窗看可能是没有删掉分号开头的几行，cam350用auto import导入槽孔文件时会有这个问题。
忽略该error。
这是Allegro输出的rou铣刀文件内容不正确所致。
1、Allegro输出rou铣刀文件时设置好参数：

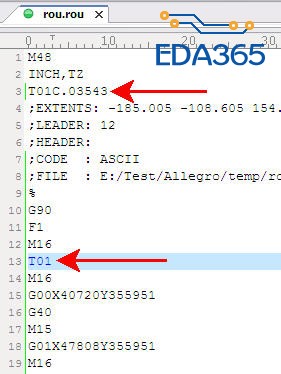

2、用文本编辑工具修改铣刀文件中的铣刀尺寸
3、将百分号以上的文字全部删除即可正常导入CAM350了
参考学堂课程:http://mooc.eda365.com/course/201
我觉得是这个原因
是不是，試試就知道

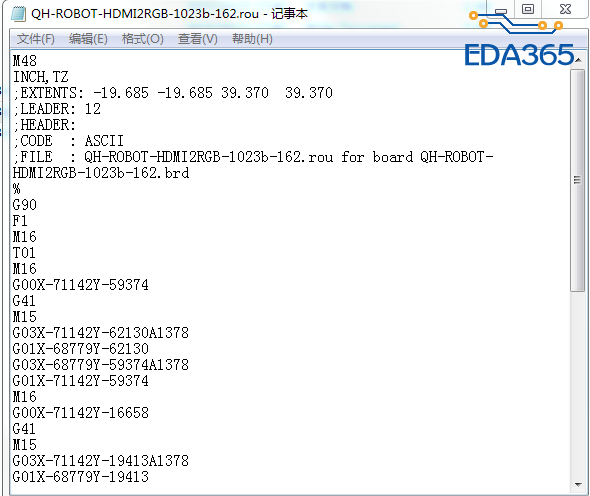

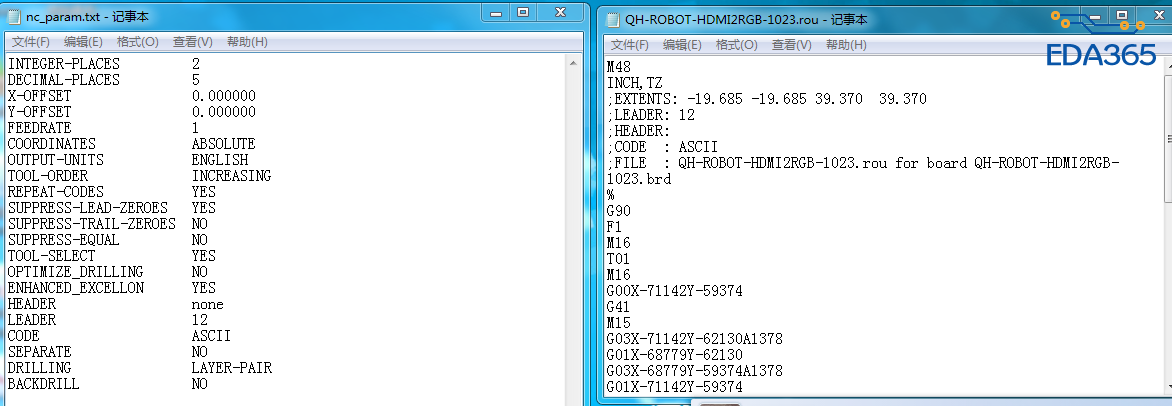

杜老师，为啥我这个rou 文件没有铣刀尺寸的?
第一步做了吗?

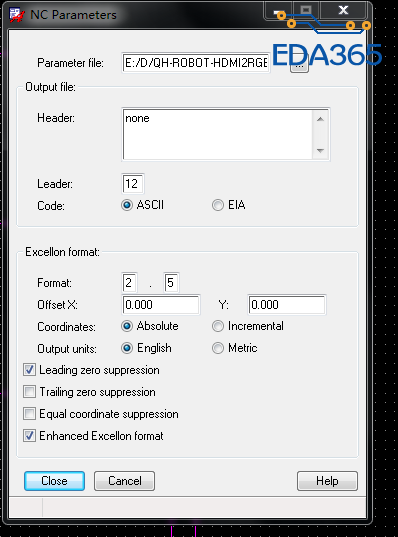

做了 如图~我用的是16.3版本的。

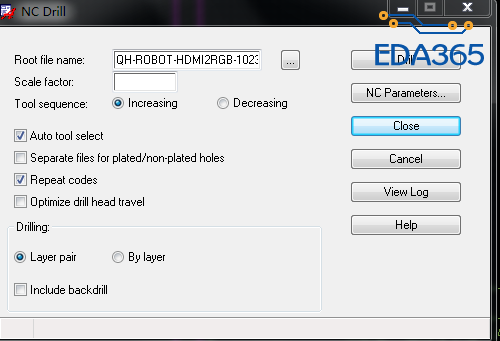

把输出drl文件时，这里也勾上吧
还是不行~不知道啥原因了
