高速信号等长处理，大家一般使用哪种绕线方式？

录入：edatop.com 点击：

一对高速信号的两根信号等长处理，大家一般使用哪种绕线方式?
有没有经过验证是比较好的绕线方式?误差控制到多少较好?

你可以自己仿真看看。

据各种资料，总结下来看的话，就是在绕线时，相邻的平行绕线越短越少的绕线方式越好（间距大就不说了），就是说耦合过去的成分尽可能的少。至于误差么，看你什么高速信号了，如果不确定你就等长个1/100信号周期的延迟，绝对没问题比如1G的，周期1ns，那就等长到10ps，对应的长度也就是80mil，当然如果是DDR就翻倍。这个裕量已经相当大了，绝对没问题。

大概了解了，多谢！

目前还没能力自己做仿真，呵呵

对于50G的差分，通过。

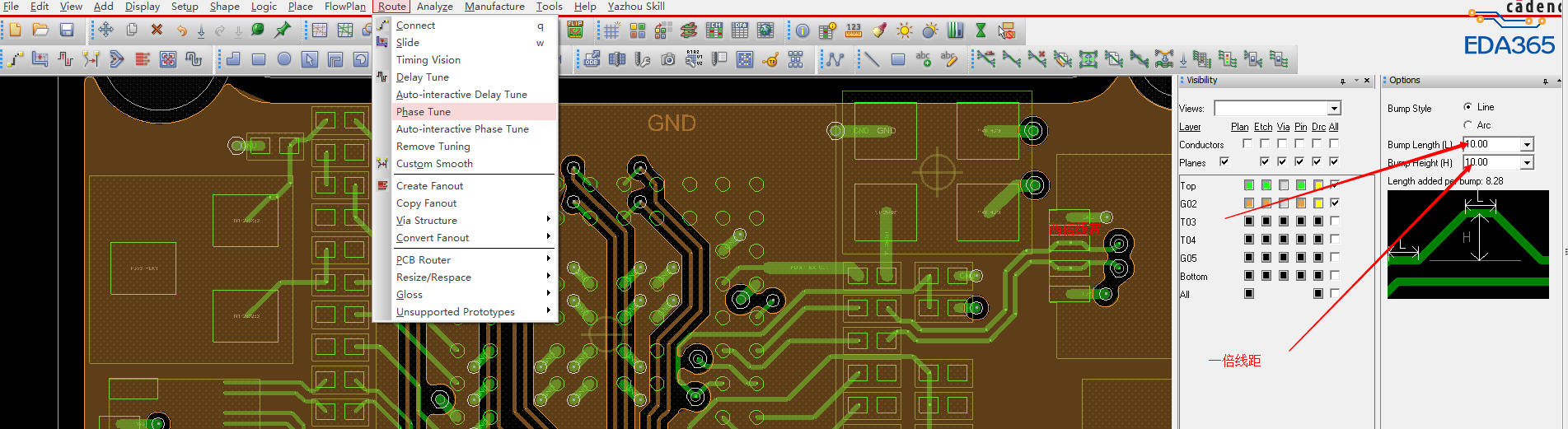

我都这么搞的，但是不同硬件，不同芯片规格书的要求不一样，有的说大波浪好，有的说小梯形好。我感觉动态等长最好，哪里不够补哪里。
