走线时怎么老是有一个节点,能不能自动连接上

录入:edatop.com     点击:

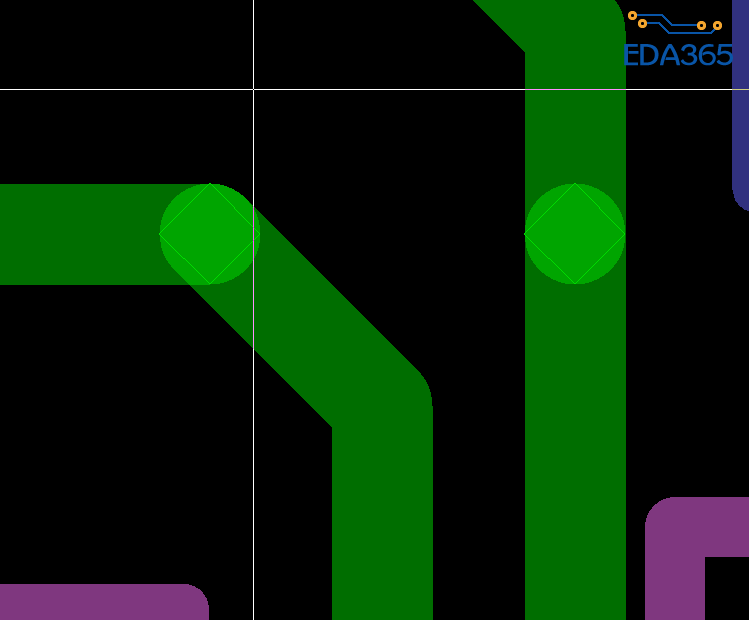

如图,走线时老是有一个节点,能不能自动连接上,没有节点啊


不晓得怎么回事,从来没有遇到过。

以前遇到这种问题都是从其他班上考到另外一个板上,在走线就出现这个问题

那是什么问题啊,有大神知道吗

知道

删了重走吧

大神,能指教到底是怎么回事吗?

有个模快属性,去了就可以了

你是说group功能吗?

试了,删了group功能果然好了,,大神就是大神啊

大神就是强,点个赞!

那个不影响连接的,只是提示那里不是一个模块了~

走线之前记得删除group属性,避免后期再去调整这部分走线,虽然不影响连接属性,但是看着真心不舒服

对,想我这种有强迫症的看到真是难受啊

學習了。Group屬性
