allegro输出pdf文档 怎么看不到焊盘孔
录入：edatop.com 点击：

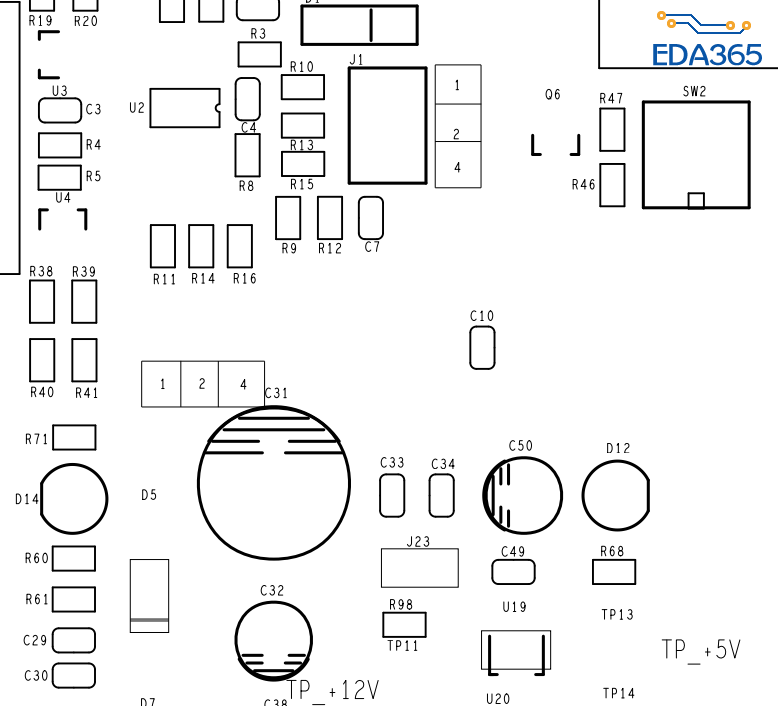

我export--pdf文件后，如下图示：

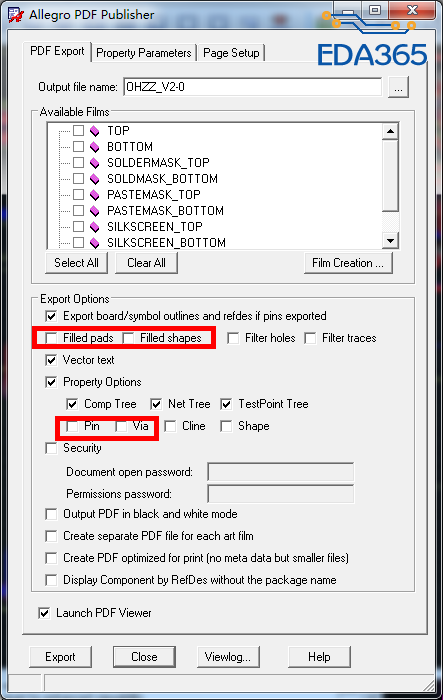

上面勾选不勾选，输出的pdf都看不到焊盘孔
，是不是哪里设置错了?
是不是要选上阻焊层?
在available films里选择上solder mask 层，就有焊盘了，需要过孔还要选择DRILL层吧
谢谢大神的指点，可以了额
我导出TOP层，直接勾选TOP就好，PDF可以看到焊盘跟过孔，前提是TOP层的光绘层里面有pin/top, via class/top
都尝试一遍看看效果
为什么这么出?不懂
您有更好的办法吗
你不是处丝印图吗?
