为何想动态铜皮不能自动避让outline？

为何不能自动集中在outline区域内部
编辑shpe的时候都可以直接拉到outline之外?

感觉有点过于随意 不像pads铜皮灌铜都自动在outline之内

route keepin

z-copy outline到route keepin

我设置route keepin的z-copy到outline里面
而且shape已经拉出route keepin 也是这样的德行

shape必须是动态铜皮

shpe默认选择的就是动态铜皮 不知道为何不会自动避让

这个在user P里面有一个选项的,动态可以自动在keepin内.
shape-noclip-rki

因为你没有设置一个route keepin 区域啊，所以铺铜就没有一个参考区域了啊

看看你的route keepin是ALL还是某一层的route keepin
这种情况有可能是只画了某一层的route keepin然后在别的层铺铜

route keepin

后续修铜是可以那样操作，但是会报DRC，来提醒你这样做违反规则，你还要这样做的话，软件也就管不了你了，默认你有特殊情况

上面说的 set shape-noclip-rki 和 设置 route keepin 区域，都是针对PCB 第一次 整体铺铜。
小编说的是 “编辑shape的时候“ 拉到outline之外不能避让，可以勾选 Set User Preferences Editor--shape--shape_rki_autoclip 看下

route keepin 楼上很多说了！添加进去就可以在outline里面了！

随便新建一个brd文件 创建outline 然后z-copy all的route keepin
第一次随便画的动态铜皮会自动避让

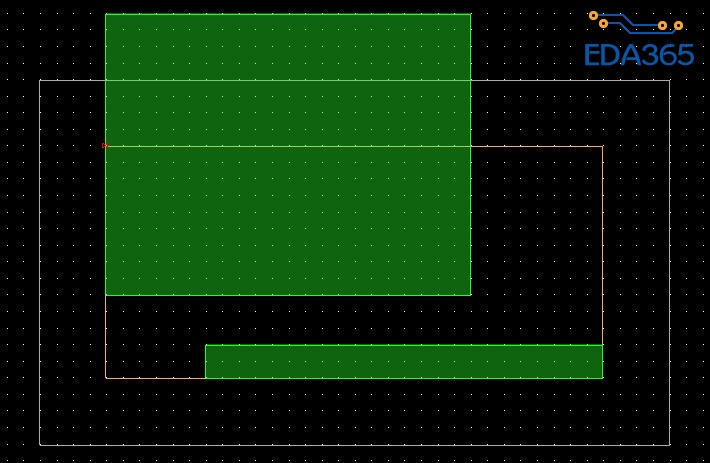

但是如果编辑就不会自动避让 见图，这是很明显
