allegro 16.6差分对怎么设置
录入：edatop.com 点击：

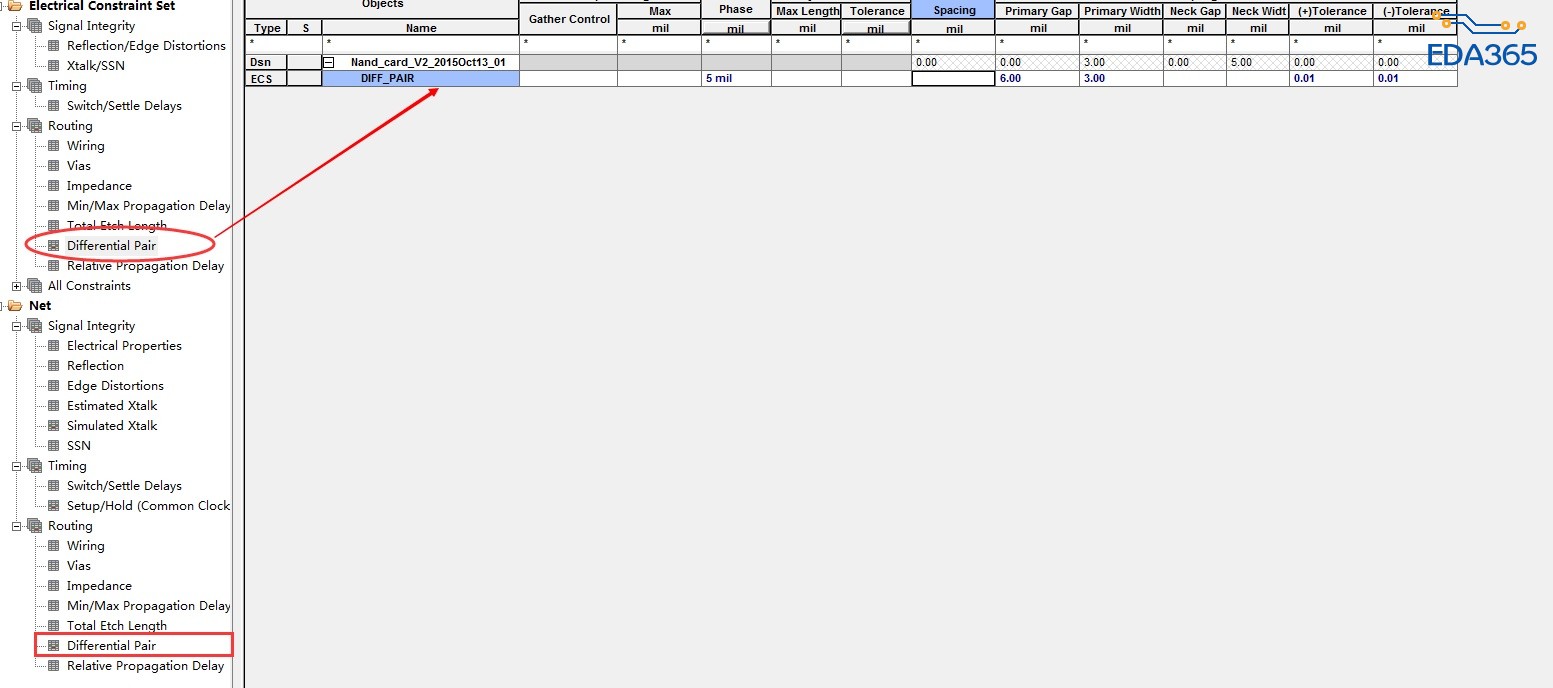

allegro 16.6的软件，在constraint中按照如下设置了约束，然后到routing中设置差分对并且选择了DIFF_pair这个约束，结果，差分对仍然是按照spac中设置的9mil间距执行DRC检查，请问是怎么回事?

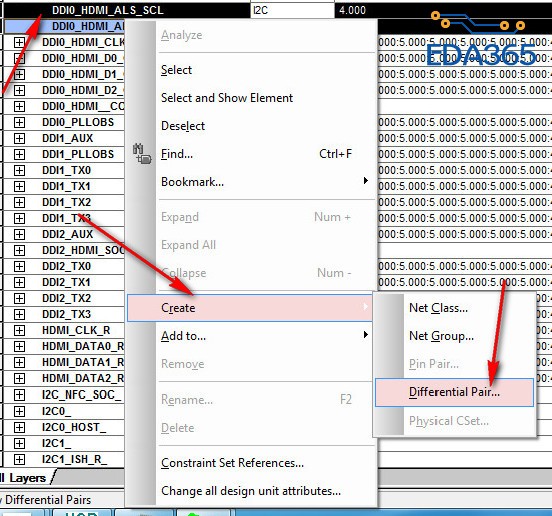

举例如下图
我就是这样设置的，没有用
它总是按照net constraint中的space来执行，郁闷，怎么设置执行的优先级呢?
建议你在 Min Line Spacing 这一项不要为空，也设个6mil 试试
请在physical里设置，不要在electrical里设置
学习了啊，设置差分对。
学习
你要到Physical设置中把Min Line Spacing填上一个小于Primary的数值
非常给力，非常成功，非常感谢。
不过我记得以前不需要填写min line spacing这个参数的啊，再说了，默认就是0了，难道我记错了?！
如果设置了Space约束或者默认的space数值大于Primary，就要设置这个参数。
