allegro走线复制问题请教
录入：edatop.com 点击：

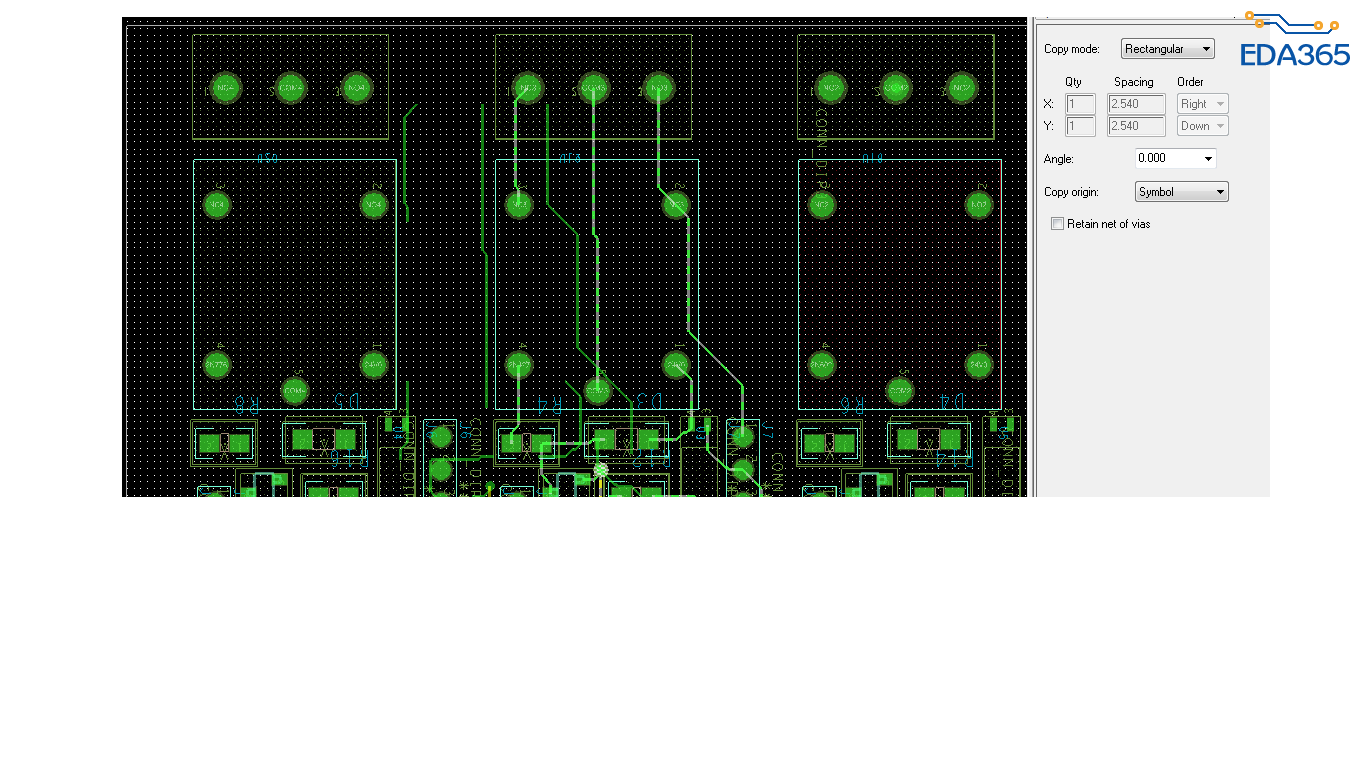

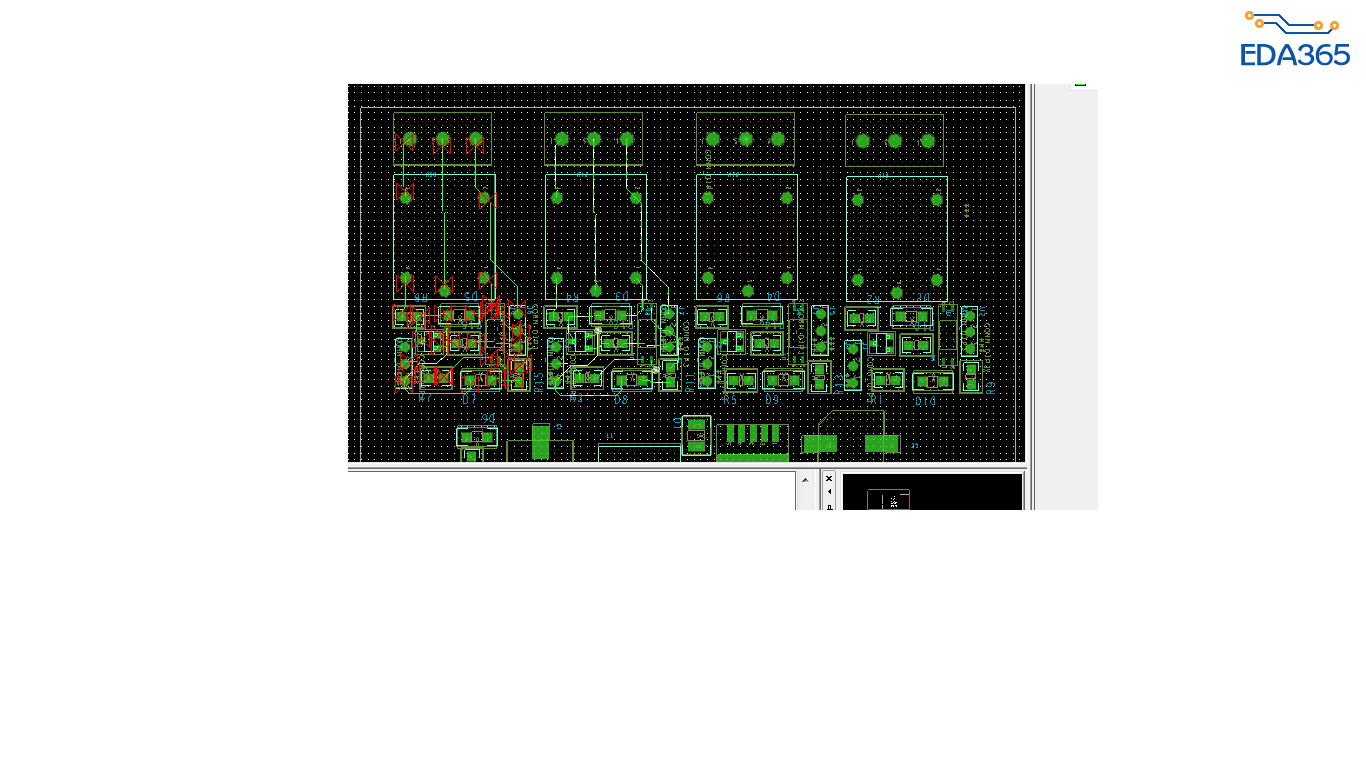

单板上有几个模块是一样的，布局已经复用了，走完了其中一个模块的线，然后想复制给另外一个，通过右键 - copy实现的，出现了线连不上的情况，如下图所示。
请各位帮忙看下。
Copy的时候，在Find中选中Cline，就能复制线了
是的啊 肯定是把想复制的内容要选中才行
为什么不一起placement过来呢，布线也可以复用的
这个你模块复用的时候直接可以把线copy，如果你在复制线的时候线连不上不妨试试edit---change 在option中不要勾选项 在find中勾上net cline 然后再change你没连上的线。
确定你的端点是连在焊盘上了?这种应该是线只是搭在了焊盘上而不是连上吧
copy的時候，你可以試試user pick功能
copy的時候，你可以試試user pick功能
copy的時候，你可以試試user pick功能
用pick功能，抓取同一个PIN COPY
为什么不选择把一个模块布局好，拉好线等等，再把这个一起复用呢，allegro的复用功能还是很强大的，不然你这样做就没有多大意义了啊。
为什么不选择把一个模块布局好，拉好线等等，再把这个一起复用呢，allegro的复用功能还是很强大的，不然你这样做就没有多大意义了啊。
Allegro的模块复用功能可以很好的解决你这个问题，连布局都能一模一样的，使用方法可以到论坛找找，或者参考学堂课程：http://mooc.eda365.com/course/100
