关于atwork中的钻孔光绘问题

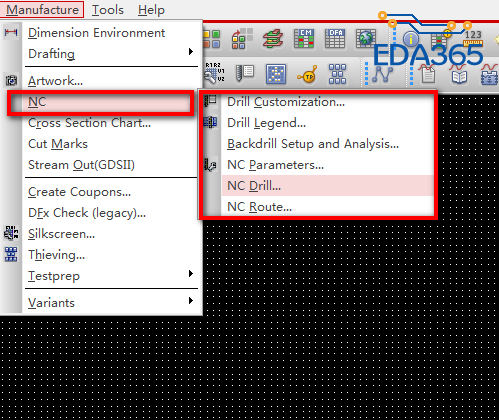

如下图示：

参考了网上的教程进行的drill光绘设置，但是不明白为什么要添加 下面说那个subclass
NCDRILL_LEGEND ,
NCDRILL_FIGURE,
NCLEGEND1-2
是不是非得要设置这里的dirll层，不在来这里添加drill不可以吗
因为drill层不是在这里生成了吗?

不可以，光绘只能表面处理，也就是冲洗显出图形来，是没有机械孔的，钻孔表是用来钻孔的

NCDRILL_LEGEND，NCDRILL_FIGURE可能是里面有添加什么信息，所以就加上了。反正我没有在那2层加什么东西，所以gerber中也没出加这2层。
NCLEGEND1-2是一定要加的，这层是显示2层板上所有钻孔的钻孔图（就是描述孔径的大小）
nc\nc drill只是把钻孔图输出来，还要把它做成gerber资料（就像top bottom层的走线一样，完成走线，还要把走线做成gerber资料），最后输出gerber给板厂洗板

NCLEGEND1-2是钻孔标记图层，给厂家核对钻孔资料的。
nc\nc drill输出钻带文件，给厂家钻孔用的。

我有几块板子gerber没添加drill层，只有drl和rou文件，给板厂板厂也做了，没说什么
感觉artwork的drill层不出应该也不影响生产，但是保险起见还是出吧

好帖子，不过我还有点疑问，就是drill legend ，能否将钻孔有关的文件都给解释下呢?新手感激大卡

manufacturer->nc->drill legend 这个在出光绘时不出可以吗

这是要出的 钻孔表要给厂家看的

学习了
