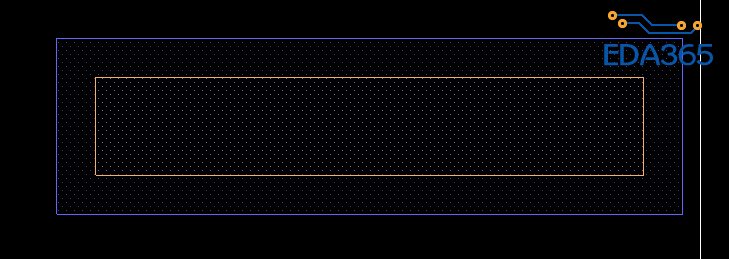

大家做屏蔽罩 底下的焊盘是我下面所设的层吗
录入：edatop.com 点击：
是的
焊盘是层?强烈建议屏蔽罩做成封装形式
支持楼上的，但不懂为啥做成封装形式的好?
做成封装 怕形状有变化 不方便
当然不是指层啊 在sold层 做线条啊

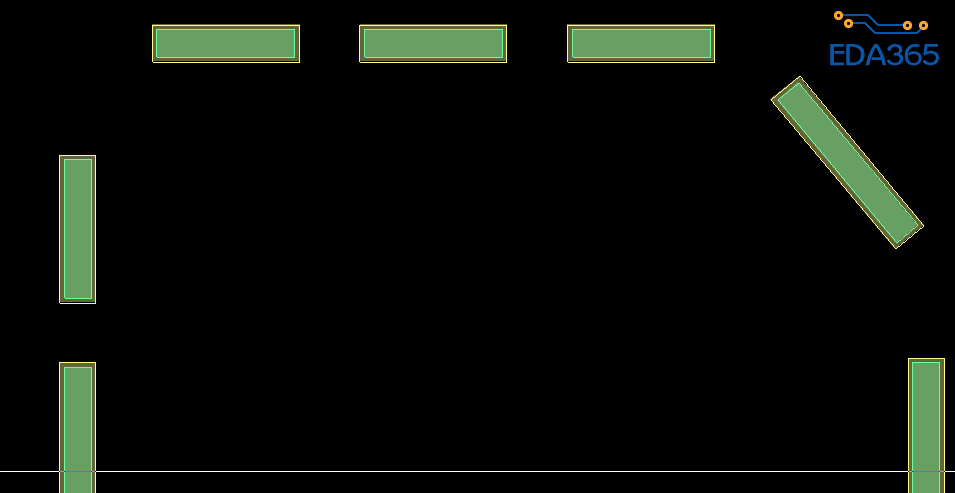

图片设置的开窗可以在地铜皮上做屏蔽罩的长城脚
屏蔽罩不一定要做成封装，我感觉用直接用开窗和钢网做长城脚还方便调整
大家习惯线条做多粗 一般在sold开的多点吧 楼上 在钢网层做的人估计很少
开窗宽0.7MM 钢网0.5MM
soldermask是为了开窗露出铜皮，才能焊上，你设的层是没有问题的
意思就是二个层都要有东西 单在SOLD层做行不行呢
啥叫长城脚?
钢网层是做钢网用的，贴片的时候钢网相应位置开了孔才能刷上锡啊
图片上的叫长城脚，屏蔽框就焊在长城脚上
学习了
