ALLEGR的颜色设置文件“myfavorites.txt”中加载内层颜色不成功？
录入：edatop.com 点击：

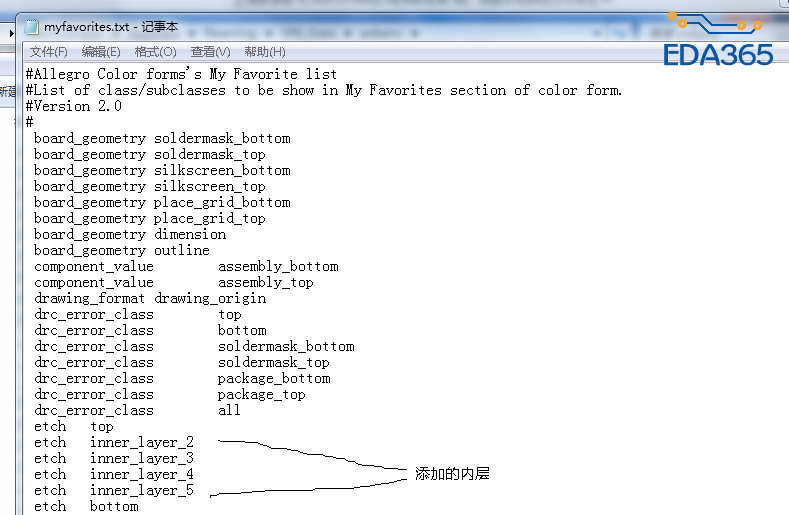

ALLEGR的颜色设置文件“myfavorites.txt”中加载内层颜色不成功?请教这是什么原因.
我没用过你这功能
我想问下，你这功能里，.txt中的命名与PCB板上的层名有没有什么关系
因为top bottom层名是定死的，其它层名是可以改变的。
有关系，我是按PCB文件中实际的层命名来编辑“[size=11.818181991577148px]myfavorites.txt”中的层名称的。
樓主的my favorite.txt是在代開軟件的時候加載的嗎? 明顯應該不是，板子創建好后，再加載該文件是吧。 我覺得其他class和subclass導入沒有問題，但是ETCH層是涉及到層疊結構的，涉及到層疊結構就需要去設置層疊信息，layer名稱，中間夾層，材質，厚度什麽的，不是你一句話就可以生成的。所以，建議到Xsection中設置層疊信息。
