等长走线时 红绿灯 SPHASE RDLY分别什么意思
录入：edatop.com 点击：

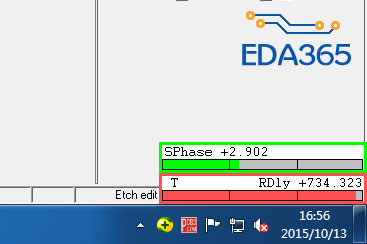

如图所示，走等长线时，右下角有2个红绿灯条，请问分别代表什么意思? SPHASE和 RDLY
Static Phase Tolerance 这个约束设置了两根差分线之间的差值
Relative Propagation Daley 这个约束设置了match group的等长
楼上犀利....
好久没上线 你果然在成为小编的路上越走越远了啊~~~
小编，你这两个红绿框设置哪里后才会显示在屏幕上?（不移动线的情况下还显示在屏幕上，我的只有我鼠标移线时才看的到这个框）
学习了
我也是移线时显出来的，没做什么设置
一个是差分对等长，一个是差分对组内等长
不错！2楼说的对
