allegro 铺铜如何实现BGA区域和外部区域不同间距
录入：edatop.com 点击：
刚刚接触allegro ，想请教下铺铜如何实现BGA区域和外部区域铜皮到其他东西的间距不相同?在哪里设置，非常感谢~~
使用区域约束规则

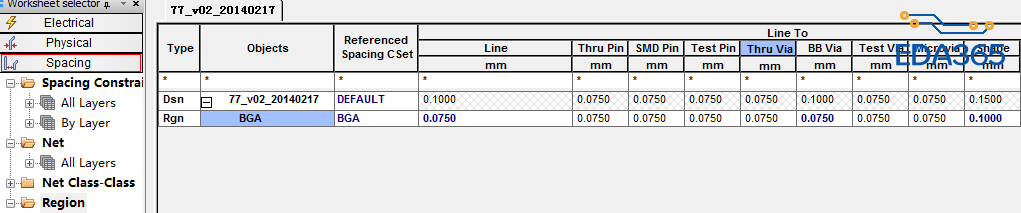

进入设计规则里面（CM），在设置间距spacing\region里面建一个bga间距区域规则（线宽规则在physical\region设置），如图片
建好后，运行铺铜命令后，class选constraint region，subckass选你想约束的层，然后再画约束区域
设置区域规则
懂了，谢谢
