allegro 16.6 打孔偏移

录入:edatop.com     点击:

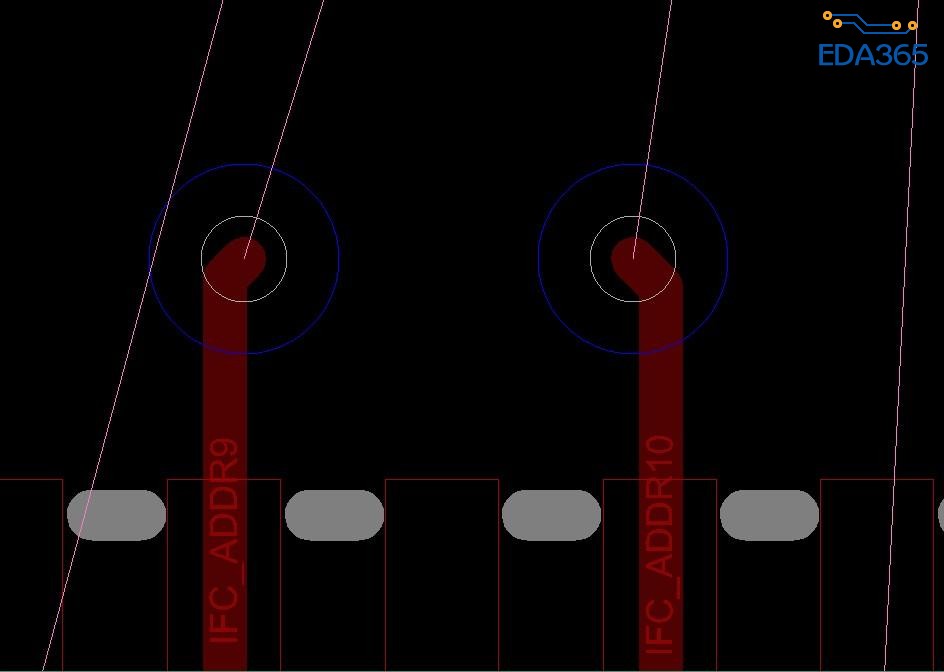

各位大神有谁知道16.6版本, 从pin脚走线出来打孔时总是出现偏移是什么原因啊?同时在移动元器件时,无法自动捕获格点!


看一下格点是不是太大了

一个是格点太大,另一个是,offset x y不一致.

布线时,把这个选项勾上


楼上几位基本说全了吧~~

不是这个原因,Gridess勾上了的,应该是由于自定义里面,某项被我勾选了,之前我电脑有点跳帧,然后看某位大神的帖子给勾选了,现在找不到那篇帖子的设置了,结果走线时就出现这种问题了!

offest x y 不一致如何更改啊

不是格点大小的问题,移动元器件时都不会自动抓取格点了

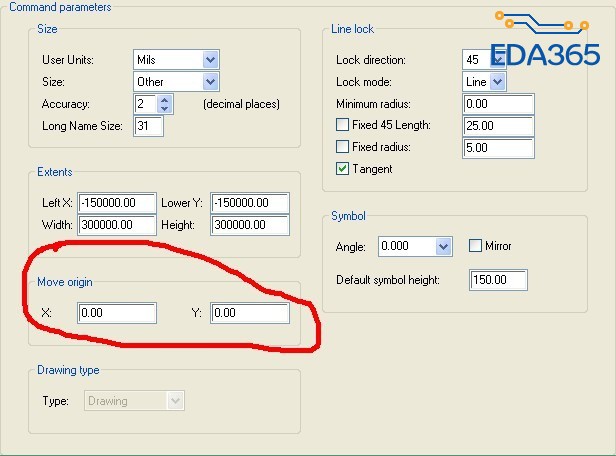

x y 是,0

我的设置也是零


以前也碰到过,换了下版本就好了

额,我从16.6,换到16.5一样时这样,可能是封装问题吧,5的格点,pin脚与格点无法对其

要不你把原点移到你当前要拉线的Symbol的某个PIN 上,再设置格点。

樓主,我敢保證是你的格點問題,不信你把格點設置為0.01試試。

0.01是可以,但是请考虑工作效率问题啊!
