分享一个Allegro快速切换格点的快捷键。有惊喜的哟！
录入：edatop.com 点击：
Allegro快速切换格点方法第一步：
新建文档：grid5.txt（文档名随意自定）

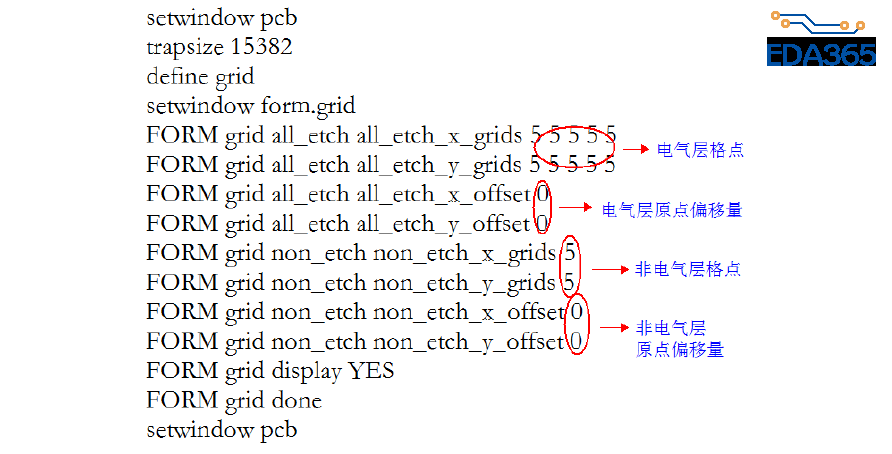

写入代码：
#Write by liguangsheng grid system
version 14.1
setwindow pcb
trapsize 15382
define grid
setwindow form.grid
FORM grid all_etch all_etch_x_grids 5 5 5 5 5
FORM grid all_etch all_etch_y_grids 5 5 5 5 5
FORM grid all_etch all_etch_x_offset 0
FORM grid all_etch all_etch_y_offset 0
FORM grid non_etch non_etch_x_grids 5
FORM grid non_etch non_etch_y_grids 5
FORM grid non_etch non_etch_x_offset 0
FORM grid non_etch non_etch_y_offset 0
FORM grid display YES
FORM grid done
setwindow pcb
注：
第二步：
将TXT文件保存为逻辑文件：grid5.lgc
然后将文件保存在任意位置，如：replay E:\scr\grid5.lgc
第三步：
在env文件中编辑命令：funckey g replay E:\scr\grid5.lgc
注意快捷键可指定任意字母或任意组合，只要不与其他快捷键冲突，但后面的路径一定要与存放逻辑文件的路径相对应！
第四步：
保存EVN,重启Allegro，然后愉快的切换格点吧！此方法在切换格点时不会与其他快捷键冲突，即使在移动或拉线过程中切换格点也不会使正在执行的其他命令撤销，实为Layout攻城狮们必备之利器！
