点了drill customization之后怎么会这样
录入：edatop.com 点击：

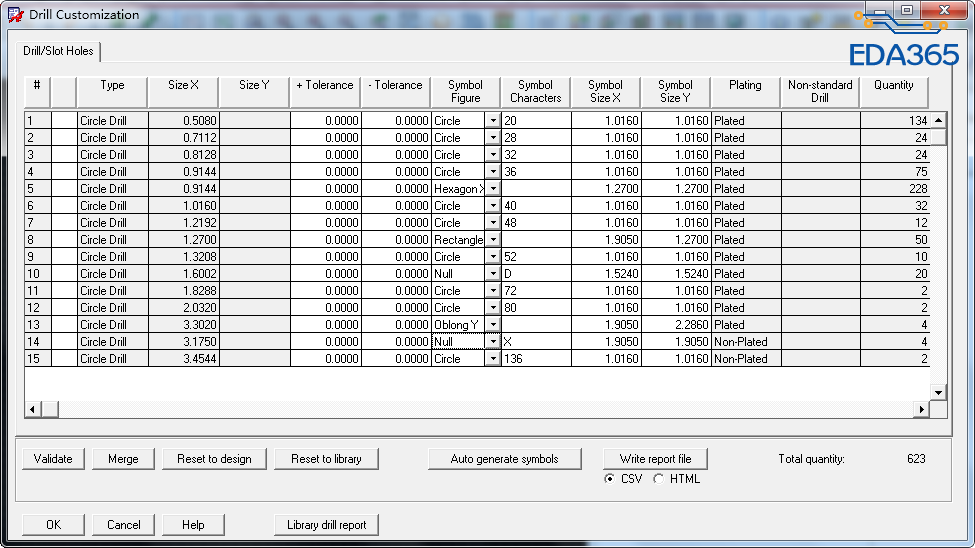

运行auto generation symbol之前是这样的

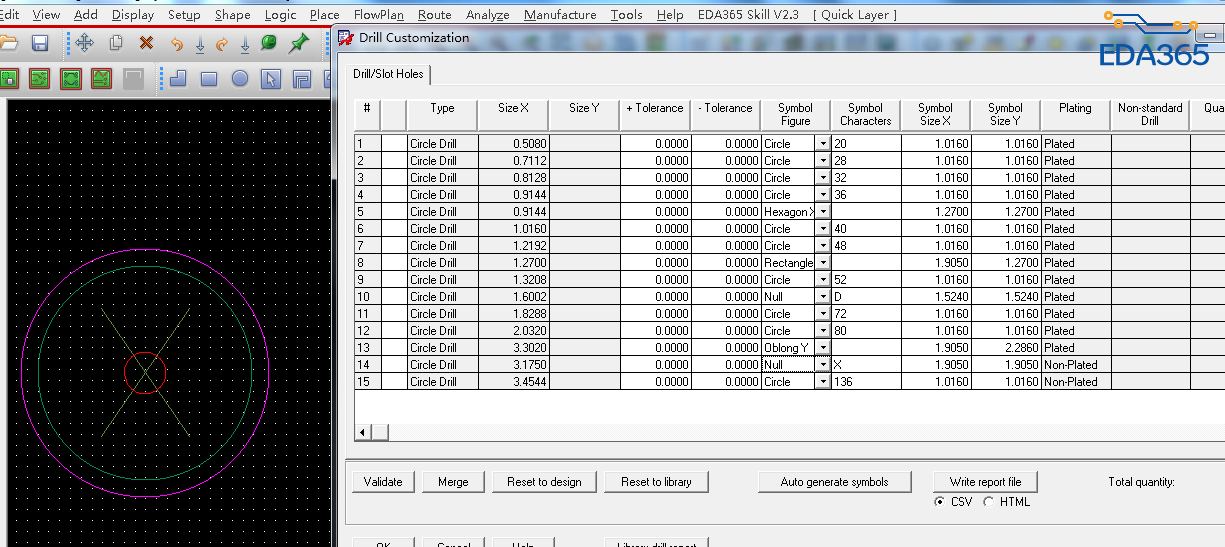

运行之后变成这样了

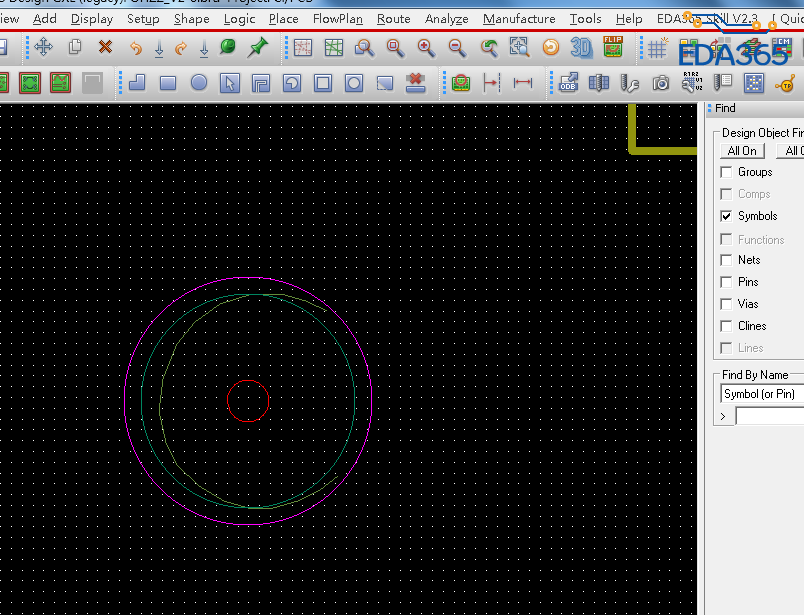

这里的定位孔怎么变成这个样子了，里面的圆发生了偏移，这个是怎么回事呢?

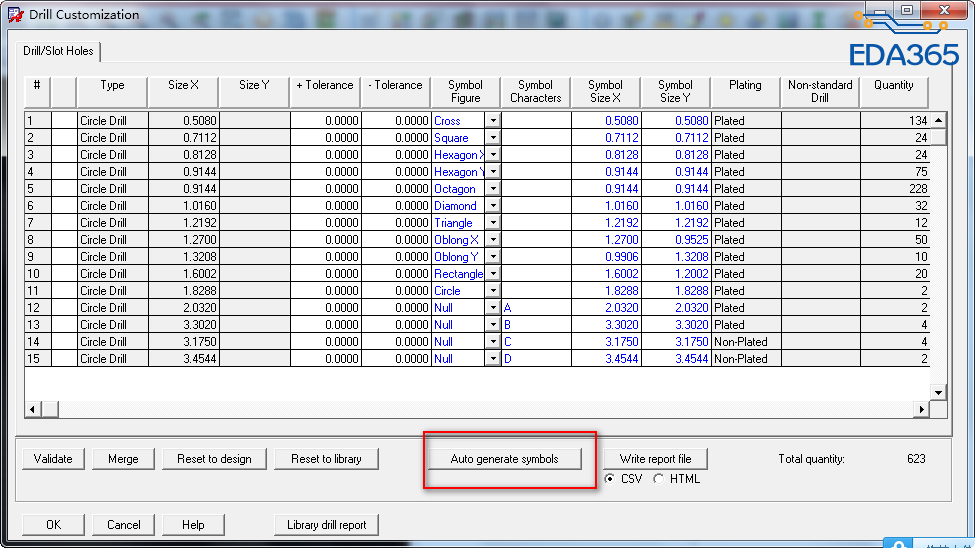

还有symbol figture 怎么变成了null呢
运行之后变成这样了
这里的定位孔怎么变成这个样子了，里面的圆发生了偏移，这个是怎么回事呢?
还有symbol figture 怎么变成了null呢
正常的啊
大神，这个是什么原因呢，定位孔会不会有偏移呢?会不会导致到时候原件上不上去呢?
这不是发生偏移，是自动给这个通孔分配了一个钻孔符号C，你可以对应看下钻孔表C表示这个通孔的大小
你不说都没看出来，话说这么多人都不喜欢用filled pad吗
谢谢大神指点，还有点疑问，自动分配 C 之后，symbol figture 变成了NULL，是什么原因呢?变成NULL之后对PCB加工有影响吗?
手动分配个符号呗，加工的话应该是用drl吧。
竟然是个C...我以为是个圈.....
话说我也看错了
