allegro铺铜，相同net无法自动连接
录入：edatop.com 点击：
如题，小弟在layout的时候遇到了一个从未有过的问题，描述如下:
1，铺铜选择为动态铜。

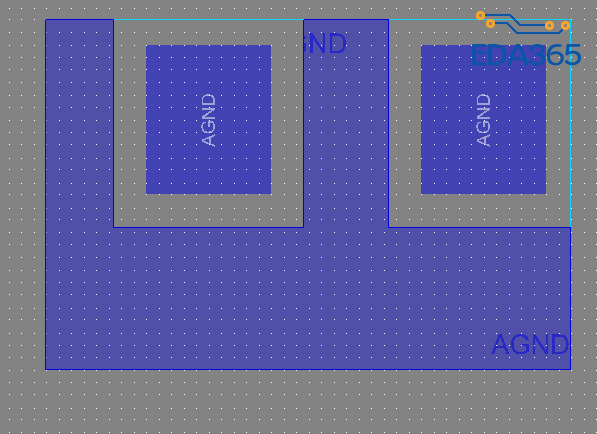

2，net已经设置完成，但是焊盘和铺铜无法连接（如图1）

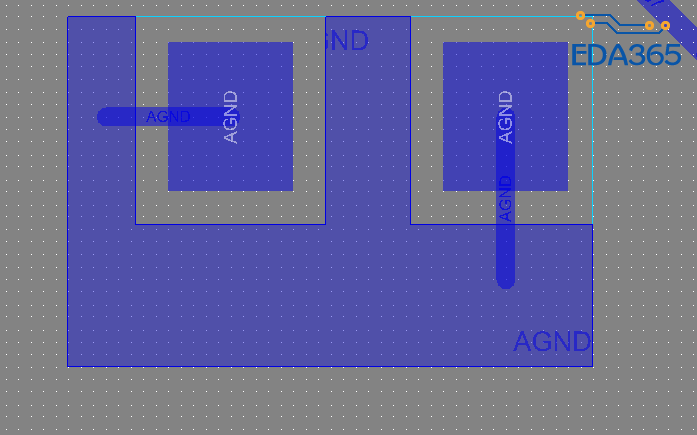

3，可以通过连线的方式将SMD和shape连接起来，不会报错（如图2）

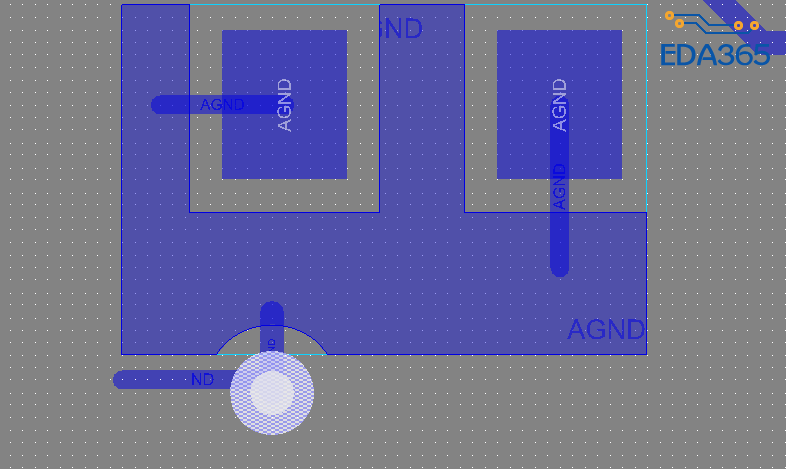

4，在铺铜附近打过孔会自动连接（图3）
5，没有设置keepout
6，最邪门的就是，有的焊盘会自己连上（一样的器件类型，完全一样的封装）（图4）.
请各位大神帮忙分析下。
1，铺铜选择为动态铜。
2，net已经设置完成，但是焊盘和铺铜无法连接（如图1）
3，可以通过连线的方式将SMD和shape连接起来，不会报错（如图2）
4，在铺铜附近打过孔会自动连接（图3）
5，没有设置keepout
6，最邪门的就是，有的焊盘会自己连上（一样的器件类型，完全一样的封装）（图4）.
请各位大神帮忙分析下。
自己顶一下
为什么via也用orthogonal的连接方式?
试验下是否可以自动连接设置的
看下铜箔属性和焊盘属性是不是设置了什么参数。
更新下铜,,是不是没选smooth?
估计是pin上设计了什么属性
简单：肯定是shape里参数设置了连接方式不一样。重新设置下就行了。
在SHAPE里面改一下连接方式 你这个设置的不是全连接 所以是这样的效果
楼上正解
问题解决了，部分焊盘上设置了不与铜箔连接的属性！谢谢！
正解！
shape里面设置是没有错误的，pin的属性里面出了问题，问题已经解决了。谢谢你
