allegro的热焊盘在负片中是不是必须是falash焊盘才能显示？
录入：edatop.com 点击：
allegro的热焊盘在负片中是不是必须是falash焊盘才能显示?

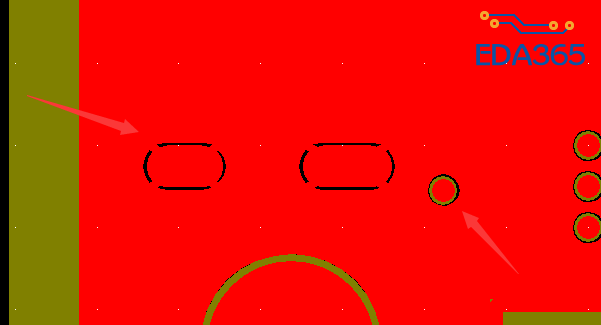

上面的2个图示内层GND层设置成正片时候的情况，在allegro与cam350显示是一致的

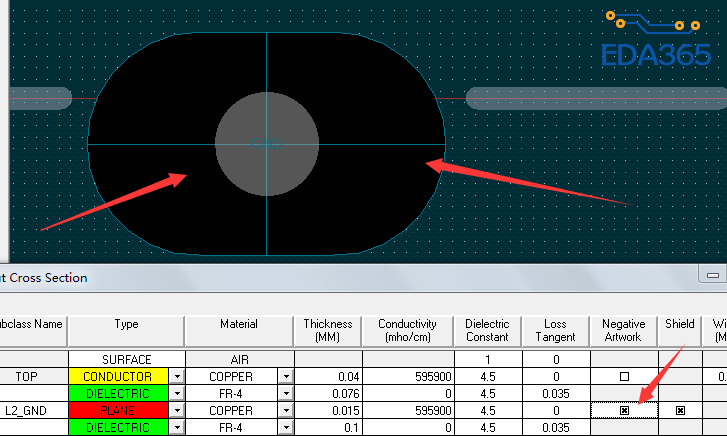

但是如果设置成负片，则显示如下情况，是否跟shape参数里面的设置没有任何关系?

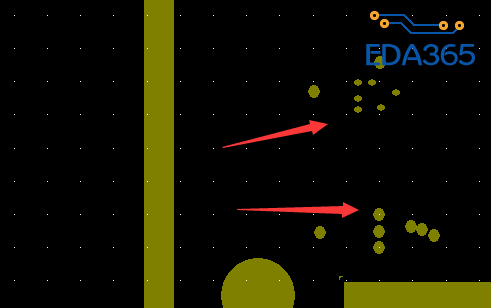

cam350导入后的情况是这样的，如果没有flash焊盘是不是默认都是全连接状态?不能使刚才正片设置下的反处理?

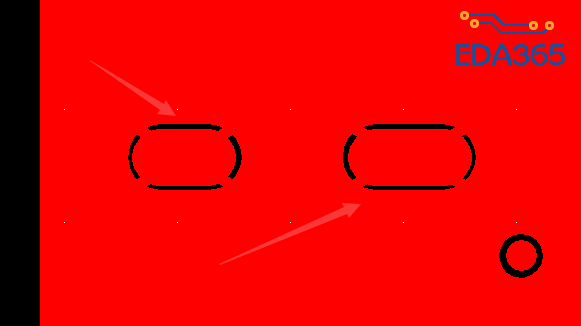

下面是正片与负片同一个gnd叠加显示的情况
上面的2个图示内层GND层设置成正片时候的情况，在allegro与cam350显示是一致的
但是如果设置成负片，则显示如下情况，是否跟shape参数里面的设置没有任何关系?
cam350导入后的情况是这样的，如果没有flash焊盘是不是默认都是全连接状态?不能使刚才正片设置下的反处理?
下面是正片与负片同一个gnd叠加显示的情况
global dynamic shape parameters里面的设置是不是只对正片有效?负片一点用都没有?
感觉确实挺弱智的一个功能
喜欢一个人,就要接受他的确定,并且把缺点也当成有点.....
PS:爱情导师,kinglangji~~
设置为正片，铜皮花连就会显示热盘了，如果设置的负片，那么需要将反盘建成真flash的封装才可以显示为热盘，建成假flash的就看不到了，需要板厂导一个文件就能加工成花连的样子了。
