导网表出现这样的问题
录入：edatop.com 点击：

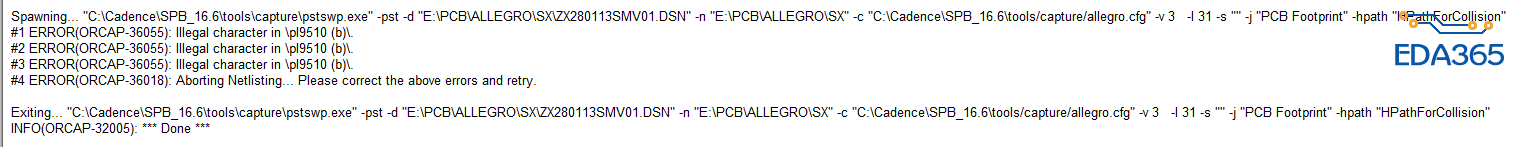

如图：以前的原理图上更改后到网表出现这样的问题，以前的原理图可以导网表的，有谁遇到过这样的问题，求指导，谢谢各位！
非法字符“.”
就按照提示找错误就行了啊....
感谢您的提示，您能告诉我这个点我怎么找出来吗?
能告诉我怎么找到这个错误吗
重点看下pl9510~~~
是的，我就是不知道怎么找这个东西，请问怎么找呢?
你看下是不是有9510(b)这样的字符,直接猜的话估计这个()就有问题...勇敢的尝试下,要不发文件吧..
在你放原理图的文件夹下 的allegro文件夹中 的pstxprt文件 这个是记录封装信息的 用记事本打开 你的报错应该是封装信息里的非法字符 找到对应的行 再找到对应的器件 在原理图里面改掉 应该就可以了
非法字符嘛，去掉斜杠和括号
感谢感谢！我找到问题了，已解决！
感谢感谢，原理图的引脚命名不能重复。封装不能有“.”
