已解决allegro 在update symbol 后,本来连接到焊盘的线都...
录入:edatop.com 点击:

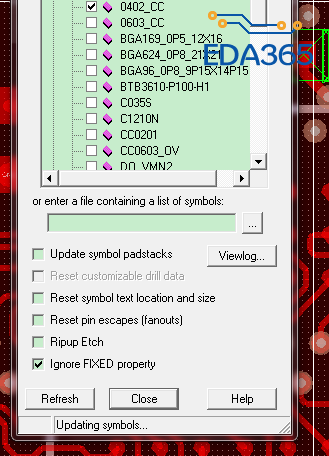

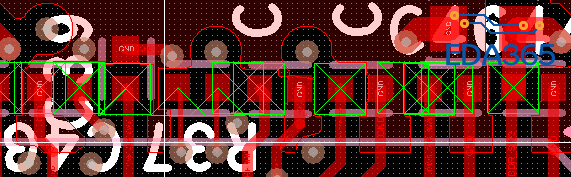

初学,由于有的器件位号丢失,就想通过update symbol来解决下,结果在update symbol 后,位号倒是出来了,但是本来连接到焊盘的线都显示没连接,DRC一堆没连的线,是怎么回事?见图
把fanout更新掉了吧,把倒数第三项fanout那个点下
试了下还是不行哦,不过谢谢你回复这么快
我看错问题了.....
你可以用slide命令把所有线都画上原地点一下,不行可能就是精度的问题了吧
这工作量也太大了,200多都连不上了,或者有什么别的方法能把丢失的位号给补上吗?谢谢
不是一个一个的,是整个都划上,然后原地点一下,不行你就等大神来解救你吧
如果只是几个零件没有丝印,也可以删了零件,再导入~
比较多,不知道怎么搞的。晕了

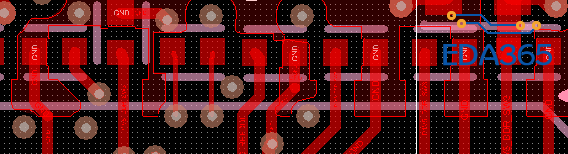

你就是大神啊,在你的启发下,我重新从PCB生成个库,覆盖了原来的那个封装,再更新就好了,看来是精度的问题吧。太感谢了~~~
mark,感觉会遇到
目的只是调丝印出来的话只勾选第三个选项然后refresh可行?
tools—derive connectivity 勾选第一个试试
