请教杜老师及各路高手：RGB信号也要高速信号一样做阻抗匹配（75欧）吗？
录入：edatop.com 点击：
如题，现在做一块视频板，有RGB信号，老大突然要做阻抗匹配75欧，像高速信号一样。以前我们都没做过，也没听别人提起过。请教下大家：
1，从整个硬件设计的角度来看，系统RGB信号75欧的阻抗匹配，在PCB中的走线也要匹配吗?
2，我个人粗浅的理解是：阻抗匹配，只是针对高速数字信号（类似于交流信号），不管是差分线还是单端线；而RGB是模拟信号（类似于直流信号），系统设计中提到的75欧匹配，更多的是指系统外接电阻?
1，从整个硬件设计的角度来看，系统RGB信号75欧的阻抗匹配，在PCB中的走线也要匹配吗?
2，我个人粗浅的理解是：阻抗匹配，只是针对高速数字信号（类似于交流信号），不管是差分线还是单端线；而RGB是模拟信号（类似于直流信号），系统设计中提到的75欧匹配，更多的是指系统外接电阻?
时序匹配吧
不用吧！需要加粗，做包地处理！
RGB端子外部的缆线的阻抗是75欧姆 匹配是有必要的 加75欧姆电阻做并联端接就可以了
如果是系统外接电阻的话，可以先占位，调试的时候实际来测试匹配
模拟信号不用匹配。保证间距，别被干扰。做75欧姆那线要多细啦，隔层参考不切实际。以前做法就是当普通线走，能加粗稍微加粗。

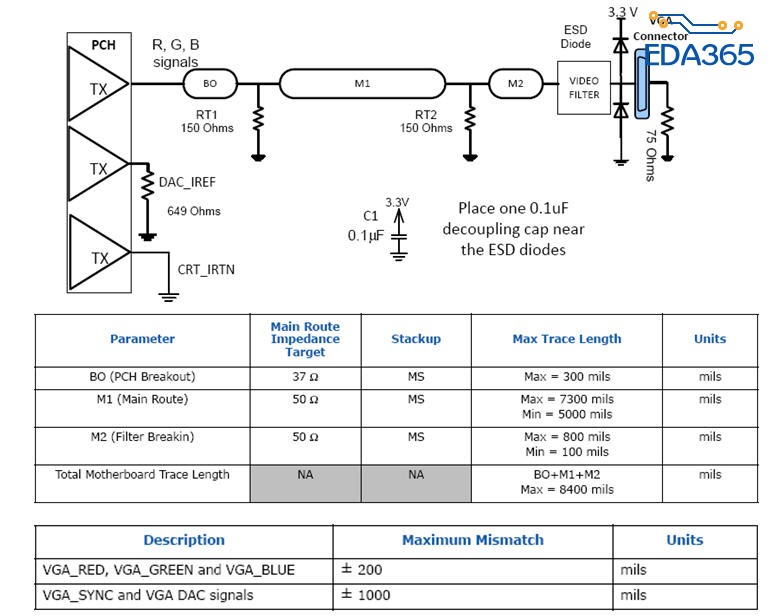

Intel的这个设计指南你可以参考一下。
那样信号不是衰减到一半了吗?
能否讲讲匹配，老是认为这样信号就衰减了
