出光绘遇见这种问题，但是光绘文件已经出出来了，为啥
录入：edatop.com 点击：
如题，为什么了呢
重出一次就没了吧?
1.运行内部，或外部dbdoctor ,内部的在tools-database check 2.TOOLS-PADSTACK-modify design padstack。 在option中的purge选ALL。 基本就能解决

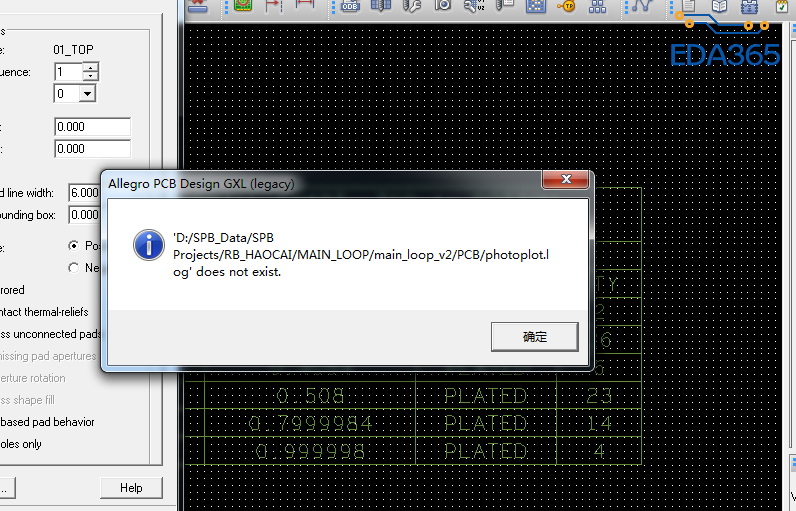

photoplot.log记录了输出光绘时的信息，一般在输出光绘后会直接显示出来。
可能是因为你的路径中有空格，导致该文件无法显示出来。
明白了，确实是这样子，因为后来我整理了路径就没有问题了
