Allegro输出drl文件后,用CAM350查看时发现偏移?

录入:edatop.com     点击:

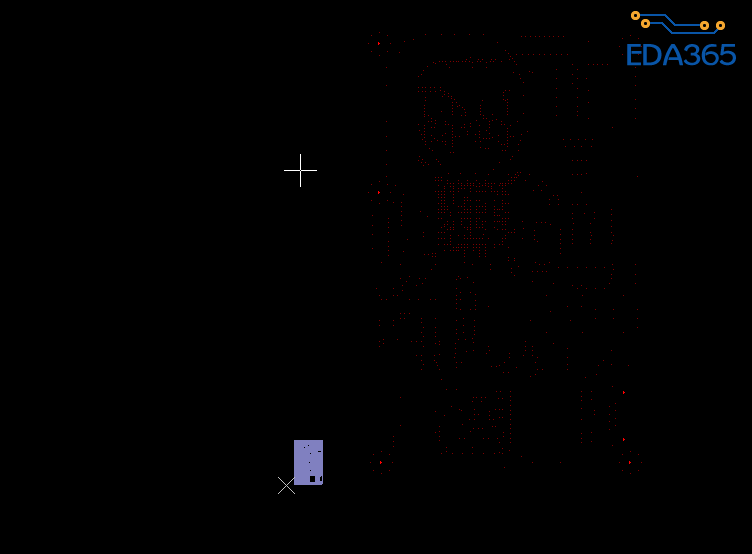

各位大侠,Allegro输出drl文件后,用CAM350查看时发现偏移? 就是钻孔(红色圆点)都不在板子上,貌似放大了很多,正常吗?附图如下


drl文件精度和cam350导入精度不一致。

我也经常遇到这个问题,不过导入的时候,我记得我选的是2,5的精度啊。具体导入后有偏移的话,能在CAM350重新设置使之恢复正常么?

全部设为5/5没遇到这个问题,另外photoline有没有加的

cam导入的时候精度没有选好

我们设置的是3  5,似乎没有出过问题

自己导入后手动把不一致的改下就可以了

我經常在論壇見你啊,這個是論壇常見問題,你應該看見過的啊。

cam350导入的时候修改精度与导出精度一致即可..详细请论坛搜索.

从你这个 图上看不出来  你应该把其他层关掉  只留下drl文件  然后再看。从这个图上看是正常的。

噢,导出drl文件的精度是5/5,导入CAM350时从没设计过精度啊,试试把精度改一样看情况如何

http://www.eda365.com/forum.php?mod=viewthread&tid=107094  已经回答过一次了 而且里面还有小编详解

已解决,谢谢各位
