dynamic phase调不绿啊

录入:edatop.com     点击:
以前差分对只设置static phase 现在还需设置dynamic phase  ,但是这个动态的相位,很难调绿,静态相位规则绿色了,但是动态的还是不通过啊,,大侠们,有高招吗,怎么同时调静态跟动态相位,,,跪求

能问下静态和动态有什么区别吗?求指点

把前面的黄色按钮点开   开坐标 找问题

简单直观的感觉就是静态不能避让,动态避让

动态静态同时存在?有必要?动态等长要从源头开始调  不能从中间开始

动态等相移,线短了没必要,速率两三个G以内也没必要。要设置就必须定义查分对的引脚输入输出类型,从输出端开始调整,而且动态约束设置要合理,你不能设置说在5mil范围内有1mil不等这种太小的,做不出来,如果都符合,就可以从源端开始做,按照提示一节一节就可以了

可能是有两个规则吧

这貌似是铺铜的效果,现在是说差分的静态和动态啊

没听懂

有这方面的 资料吗?求共享。

"要设置就必须定义查分对的引脚输入输出类型" 群主你好,这个需要怎么操作呢,需要添加期间的模型吗?动态的长度我设置成800mil ,误差2mil,合理吗

11月份的课程会讲到这个知识点

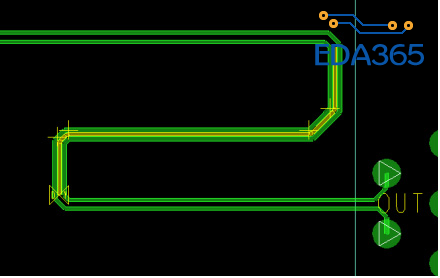

具体的你可以打开help,搜索 Dynamic Phase Control  就可以看到了,借用里面的图说明:
可以看到,信号从OUT脚出来,在拐弯之前相位是没问题的,在拐弯的地方,相位开始失去互补特性,因为内圈小,外圈大,就跟操场跑到一样,哪里不匹配,就在哪里找回来,可以看到,这个查分线从拐弯开始产生了个标记,告诉你这里开始不匹配了,你就需要从这里,在一定长度范围内,补偿回来,尽量保证过了这个弯后,相位可以补偿到理想状态,那就是在拐弯的地方补偿下,不能多,也不能少,依次类推。
当然了,这个out脚是可以设置,也可以不设置,不设置的话,软件会给你生成一个模糊的驱动源而已。
具体的建议看帮助,两句也说不完


具体的你可以打开help,搜索 Dynamic Phase Control  就可以看到了

太感谢了
