關於伴地線 - VIA 的打法
录入：edatop.com 点击：
想請問 ~~ 重要訊號線的伴地線via打法 ~~ 哪一種為佳?

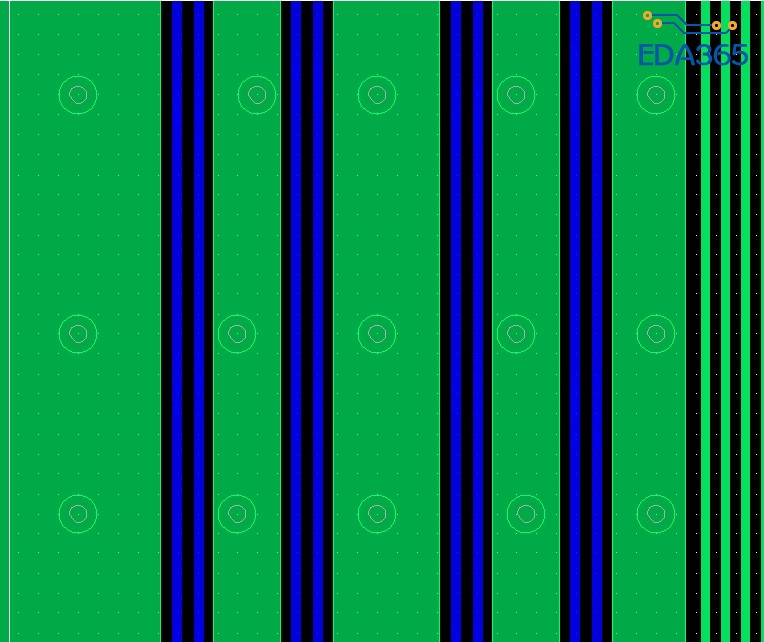

並排
交錯
如果是屏蔽信号的话，第二种更好，相当于一个笼子把电磁波罩住
这个两个孔的距离是有一些讲究的,你可以查下资料,具体公式我忘记了
这个包地，信号与地之间看起来比较近，高速信号包地或者不包需要权衡，其实是做成一个法拉第笼，过孔间距小于1/10波长。
第二种好于第一种
不错不错！又学了一招
又學了一招
原理上第二種好，但是幾乎沒影響。要說怎麼好，地via越多越好。
学习了，但是还是没有弄懂，那种好，好在哪里！
这是差分线，对称打地孔才最好吧，这样对阻抗的控制会好点。 故第一个打法好！
這樣是..............
学一招，但平时都是用第一种的。
高密度板有时候很远才能打下孔，基本上不是太长的高速信号我们尽量打孔就好。但是现在普遍需要打上回流孔
