allegro 修改板子，出现类似T点的东西，怎么删除啊
录入：edatop.com 点击：

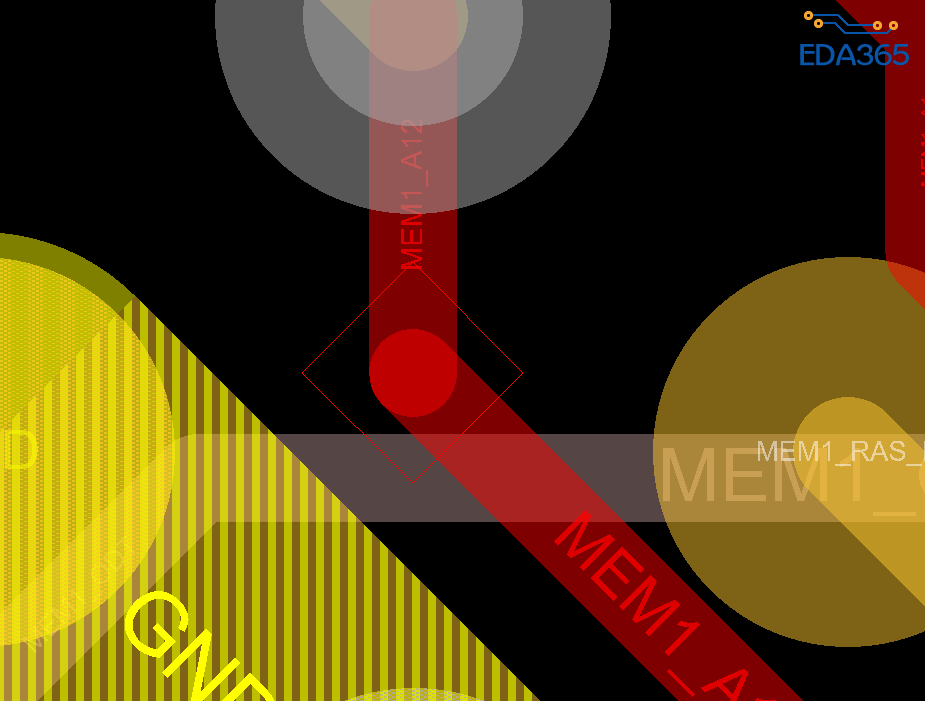

我从同事那里复用过来的一部分PCB，但是孔扇出不太好，就自己改了，发现线改了之后出现这种问题，怎么解决，点两边的线现在默认成了两根线，怎么把这个类似T点的东西删除啊
这个貌似如果不重新连是没法删除的吧..坐等高人~
如果这个棱形的东西不是之前就存在的，而是你修改之后产生的话，你看下菱形两端的线是不是有一段是 fixed
除了删除重新走，是不会消失的
以前改板的时候从另外一块板上考过来的线就会出现这个
删除后重新连
可以这样的话我就不模块复用了
比较烦人的一个问题
学习了，顶一个，坐等解决方案。
学习学习
yous有时遇到这种无关紧要的 我就假装没看见了。
当然只能重新连下
模块复用过来的不都是group吗?find栏选择group 鼠标放在模块上，右键disband group，看看这样行吗?
打散group即可，disband group！
这个东西没关系的吧。不会对板子有影响的吧
打散group即可
