求助，出gerber导入到cam350，看不到钻孔
录入：edatop.com 点击：
一起从来没出现过这个问题的
这块板子是几个月前做的，一直没打板
今天准备打板，看了一下gerber发现钻孔有偏移，然后重出了一下钻孔，再导入cam350就发现看不到钻孔了我红色框出来的这边正常好像是显示allegro drill之类的，现在显示这个

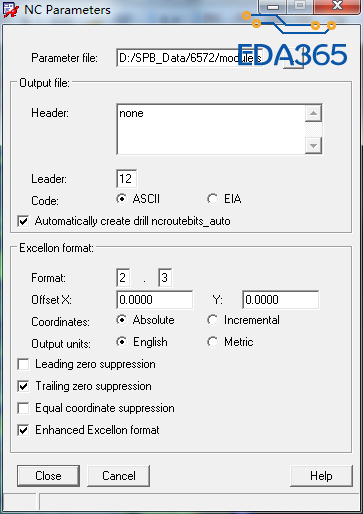

附上钻孔设置截图
这块板子是几个月前做的，一直没打板
今天准备打板，看了一下gerber发现钻孔有偏移，然后重出了一下钻孔，再导入cam350就发现看不到钻孔了我红色框出来的这边正常好像是显示allegro drill之类的，现在显示这个
附上钻孔设置截图
cam350 autoimport
设置
设置
显示不正确，我一般是在format那里改，2:5. 2：4这样的。
我现在是钻孔完全没显示呀
钻孔参数没出来吧，你选择auto tool select试下
我感觉你是导入了drl钻孔文件，但是没导入dilldrawing 钻孔图文件。
多谢，可以显示了，但是钻孔还有偏移，能否帮忙看下这种情况怎么解决
这一排孔，右边位置还是对的，越到左边越偏
感觉是精度问题，cam350的导入精度和allegro的输出精度要匹配，另外精度高一点比较好吧，可以跟GBR一样设为2.5
恩，换成2 5的精度就ok了
感谢
簡直日經貼
勾选Optimize drill。基本上没有问题 精度用 24 55 导入cam精度一致
精度问题
