如何将元器件的镜像信息回传至ORCAD
录入：edatop.com 点击：
如题，由于我们产品量小，很多元件需要靠手工来贴。贴片单位为了方便，希望能把BOM分为顶层和底层两部分，如果能够把mirror信息回传到ORCAD就方便了；如果不能，大家有没有什么别的方法，望指教

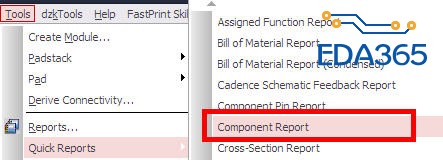

假如将元器件的值导入了PCB的话，可以从PCB输出元器件坐标文件，信息很全。
pcb中，出个元件坐标可以区分出元件是在top面还是bottom面
里面还包括元件封装和元件值，再出个位号图就更方便手工贴元件了
可以用2楼小编的办法导出report然后用excel处理下..
allegro不能像OrCAD的BOM那样合并相同的元器件呀，要打印出来好费纸哟
请高手编写一个skill，或者用Excel手工处理一下。
你用allegro出个BOM不就是合在一起的吗
