如何将已有的PCB作为模块导入到新的PCB中？

sub-drawing输出老板子，存一个名字，再到新板中导入

模块复用。

1.目标pcb中 file-Export-placement（默认值输入出器件坐标place_txt.txt）。新pcb中 file-inport-placement（注意，此工作之前必须要删除目标库）。
2.拷贝线和过孔。

reuse

各位大神,先谢了！我用file-->export-->placement导出了文件批placement.txt,然后在新板子里导入成功,可是板子上啥都没显示.接下来该如何操作?

"新pcb中 file-inport-placement（注意，此工作之前必须要删除目标库）。"-----这步该如何操作?大神指点下,新手上路,谢谢！

sub-drawing

把板子的结构导入到老板子上不就行了

这个功能主要用于多人同时做一块板，你那不是同一个板，这样导入成功对你来讲也没有用，因为网表不同，导入后网络会飞掉。只能用模块复用功能。

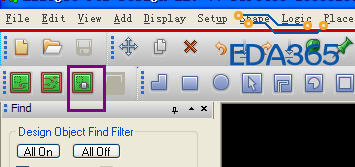

我不知道你的是什么情况。还有功能是拷贝布局，也能达到复制布局。E:\2015\11月份

我不知道你的是什么情况。还有功能是拷贝布局，也能达到复制布局

"我不知道你的是什么情况。还有功能是拷贝布局，也能达到复制布局"----我就是想把别的板子的布局拷贝下来.您提供的图那个图标具体是点击后框选所需要的元件吗?

這個應該好好討論一下

这个功能对于2个不同尺寸的板子使用时可能会出问题
