16.5 slide 功能怎么使变成弧形
录入：edatop.com 点击：
路过的大侠：请指点一下，16.5 slide 功能怎么使变成弧形，在以前的旧版本16.0使，可以选择使用弧形还是45°折角，我换了新版本的软件，怎么使用的?请大侠指点！

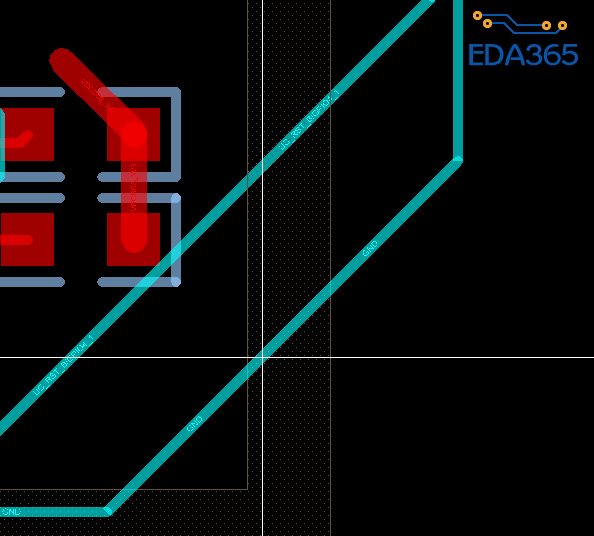

如附图:在使用slide功能时两边的折角处，没有变成弧形。我需要它变成弧形！
如附图:在使用slide功能时两边的折角处，没有变成弧形。我需要它变成弧形！
16.5 slide 功能只能优化走线不能变成弧形线，需要在 route-connect- 在 line lock 内选择类型：Arc 就可以了
谢了，这样说来，对习惯这样弄的人，不是不习惯了
同感，以前slide变弧形还是很方便的
route->slide 後,再option裡面的Corners改為arc就可以.
顶楼上
16.6的option不是这样了,莫非是补丁问题?我的049补丁..

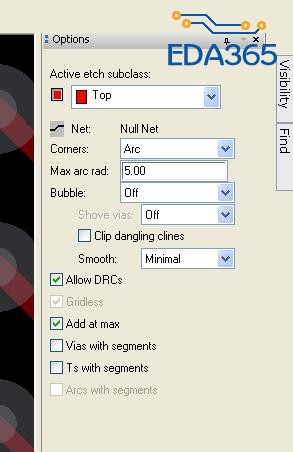

標題是問16.5 slide功能,所以我抓的圖示16.5的,
V16.6的圖如下,應該和你的是一樣
额...还以为16.6也能那么弄了呢,,,鸡冻了...
找到了，如图
在options下，Corners选Arc，同时把MAX ARC RAD参数改成1.试试
無敵感謝大大的……
顶起来
顶一个，非常好用，谢谢。
