allegro16.6导出BOM的问题
录入：edatop.com 点击：
pcb中能分别导出正面和背面的BOM吗?换了个贴片厂，搞得好烦。自己一个个找也太慢了，有没有方法可以快速导出来的?
导出坐标 可以有正反区分的
坐标中会有表示，BOM都是一起出来的，最终也是机器来识别的
具体怎么操作呢?
谢谢。能截个图注释一下吗?
BOM不是根据原理图出的吗?LZ说的是不是SMT资料。
file >> export >> placement可以导出txt格式的，带m的就是背面的器件，然后就可以筛选了。
或者tools >> quick reports >> component report得到表格格式的，另存为Htm，用excel打开再处理也行。
除了坐标文件，还在出个位号图给贴片厂
谢谢，完美解决
6楼说的很对，解决了。谢谢大家
学习了

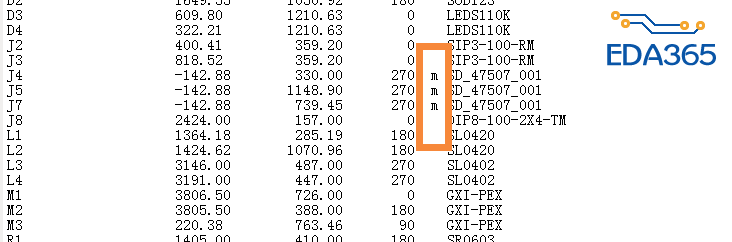

如图，坐标文件中有M，就是代表是在背面
