封装求助
录入：edatop.com 点击：

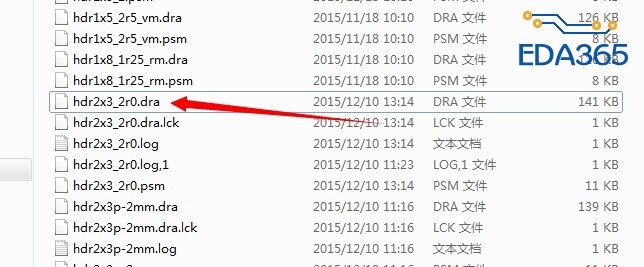

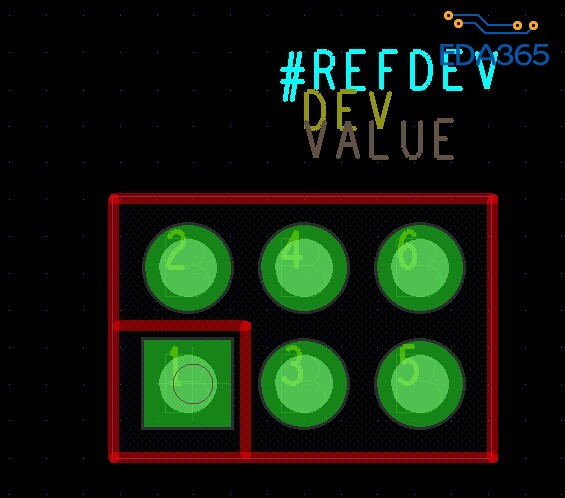

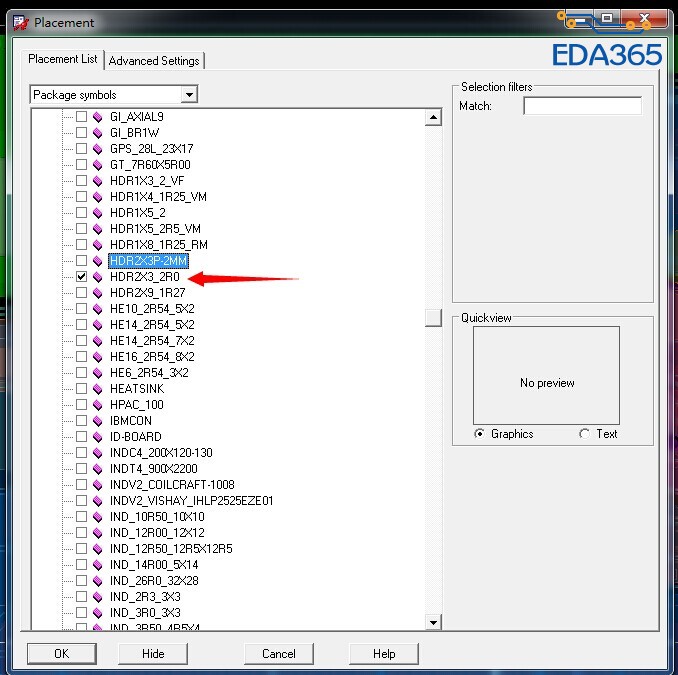

我做了一个封装，在allegro package 软件里面是做好了的，但是到PCB中就没有封装。我不知道是哪里搞错了。求解答，谢谢！
焊盘有没有呢

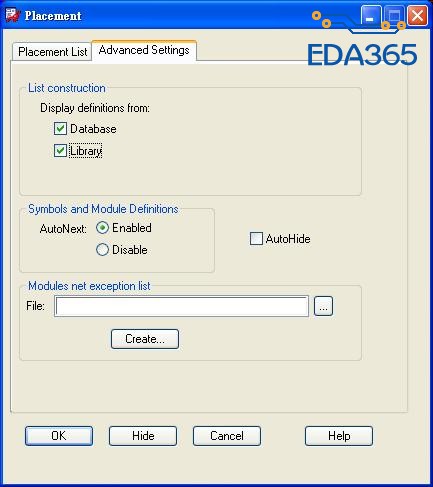

在Advanced Settings裡面的 Library 是否有打勾.
你在PCB下放置封装的时候，下面的COMMAND窗口是有提示的，为什么不能放置出来，你看下，
应该是焊盘没放到调用路径下
原因很多，像4楼说的看下提示再补充图片上来吧
看看你的pad有没有放到相应路径中，或者把调封装出现的log发一下来看看
能看到这个封装但是拿不到板子里去是么?那8成是焊盘的问题了.
基本可以确定你焊盘路径设置不对
应该是pad的问题
我之前也遇到过这种，先看下文件路径对不对，如果对了，还是不行，应该是封装内部问题，比如 redef 不对， 焊盘不对等等，多检查下
@lap allego玩溜啦
