封装的这种错误怎么解决,还是直接无视之
录入:edatop.com 点击:

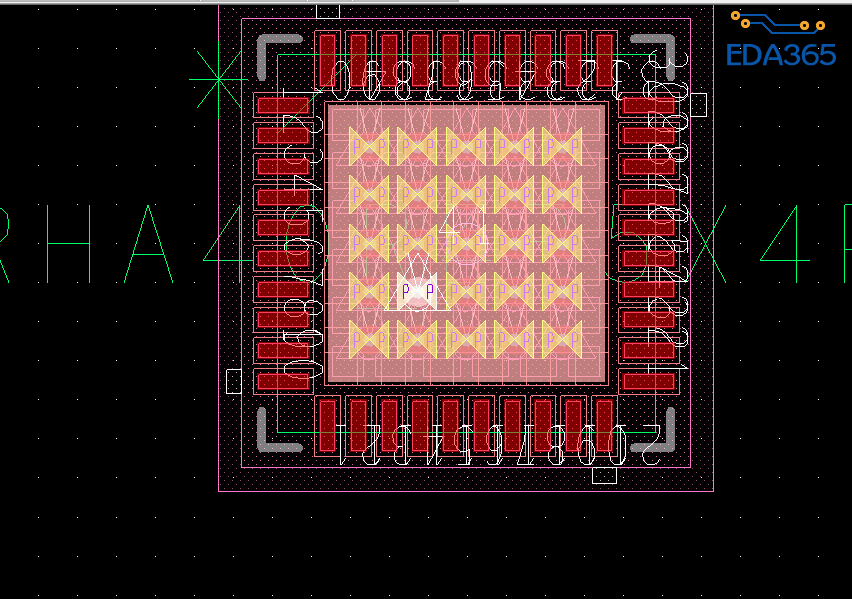

图片中的这种过孔是我需要的,但是看着不爽,老是报DRC
试试

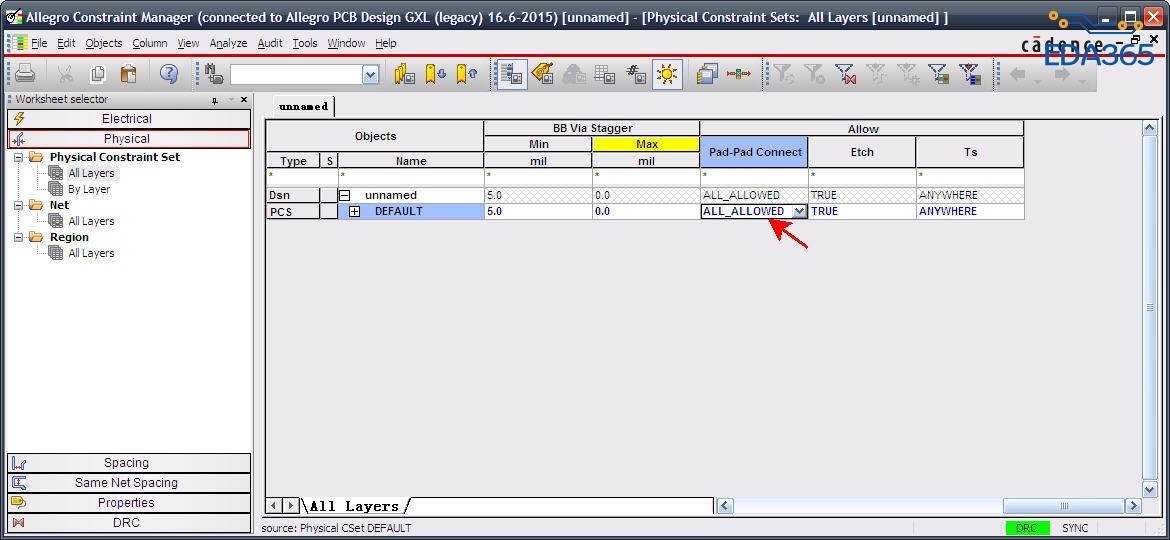

选中DRC,右击Waive DRC,在弹出窗口随意名称,点OK
pp的drc,,你放的过孔是pin?
过孔不用在做封装的时候放啊。
Waive掉
你这是ti的芯片,而且是下载下来转换出来的吧,这种你可以稍微优化一下,散热盘上的其实打过孔就行,只是现在的封装上那个孔用的是pin。
可以在PCB图中添加,封装的时候不用加
是的
大的smd焊盘也可以用这种方式放孔
好吧,这个真是给力啊
能否详细点 !? 谢谢

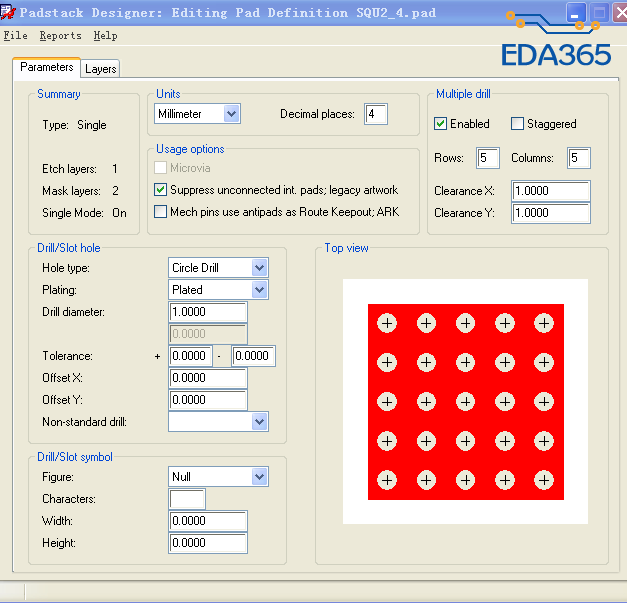

做smd的焊盘时,
点Layers,在里面设置smd焊盘的大小
点parameter,在drill/slot hole下面设置要打孔的大小
在multiple drill设置几行几列及其间距
了解 谢谢
