在OrCAD原理图上如何方便的替换某种元件？
录入：edatop.com 点击：
我想在OrCAD原理图库建库的时候，把元件的工厂料号，采购用的part number也建在库元件中。这样从 OrCAD 原理图产生 BOM就会很方便。
但是，这个做法有个缺点： 如果要改动某个元件很麻烦。比如，我想把所有的 20K 电阻改为 22K的电阻的话，我必须从原理图上先去掉这个这个元件，然后从原理图库中找到22K电阻，把它放上原先的20K电阻的位置才行。还要保证新放上去的电阻符号方向一致，位号相同才行。 如果原理图上有很多个20K电阻都需要更改的话，工作量就很大，而且很容易出错。
有没有一个更简单的方法来解决这个问题呢? 大家能谈谈各自都是怎么做的么?
搜索相关value值的物料，双击合适的封装物料即可替换
但是，这个做法有个缺点： 如果要改动某个元件很麻烦。比如，我想把所有的 20K 电阻改为 22K的电阻的话，我必须从原理图上先去掉这个这个元件，然后从原理图库中找到22K电阻，把它放上原先的20K电阻的位置才行。还要保证新放上去的电阻符号方向一致，位号相同才行。 如果原理图上有很多个20K电阻都需要更改的话，工作量就很大，而且很容易出错。
有没有一个更简单的方法来解决这个问题呢? 大家能谈谈各自都是怎么做的么?
将Design Cache中的元件符号Replace
小编正解
小编的方法有一个前提就是你每一种阻值的电阻有一个特定的原理图封装名称。而实际上同一封装的电阻一个原理图封装即可。
替换现在物料的方法

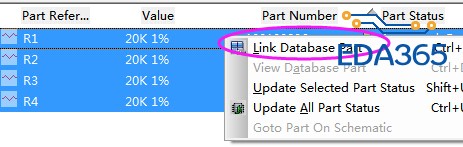

进入part manager，按照value排列，选中所要替换的那些物料，连接CIS

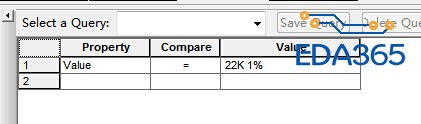

搜索相关value值的物料，双击合适的封装物料即可替换
谢谢楼上回复。
你说的 CIS 是怎么个设置法的?
很多工厂都要求不同的元件用不同的料号。 比如： 20K-0805-1% 温度系数 10ppm 的电阻料号 就不能和 20K-0805-1% 温度系数 5ppm 的电阻的料号相同。
这个方法 是否也能够把工厂内部料号也一并改好呢?
这个替换是完全替换，包含物料代码的
用得真熟！
