天线净空的地方要这么设计吗?

录入:edatop.com     点击:

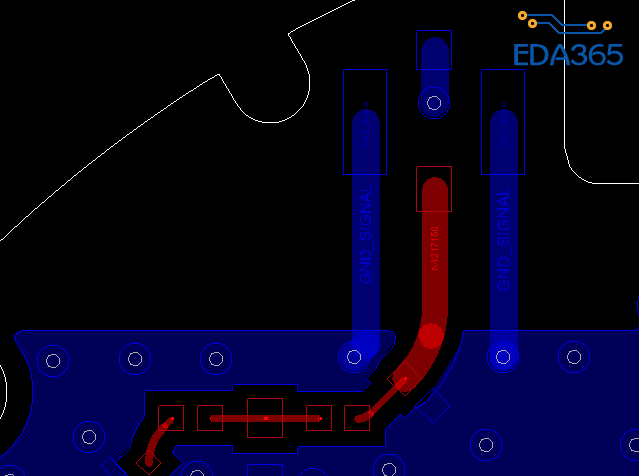

各位大侠,天线净空的地方要这么设计吗?加粗了(15mil),下边阻抗线是4.4mil ,参考第二层。为什么净空的地方要加粗,原因,原因?


一句话:在能满足阻抗值的的情况下,阻抗线越宽越好(上限是焊盘的宽度),同样上边的需要增加地过孔。

没有说要加粗把   红色部分走线50欧阻抗控制,有完整的参考层,按道理这段红色的线宽应该是一样宽

没这样走过
是不是因为净空,没有参考层,做不了50欧姆阻抗,才走粗点,尽量靠近50欧姆呢?

我也这样想啊,原本我走的是跟下边线一样宽,然后硬件说要我把这段加粗,我问原因,他说线细损耗大,加粗点减少损耗

粗线那一段没有参考层了

这只是一个天线的连接器,为啥要净空呢

貌似又道理啊,但加过孔的话,粗线两边都没铜皮啊

我们都这样做,详细原因就不知道了

我觉得,只要天线本体的周围净空应该就行了吧。如果你天线本体是粘在这里的那就需要净空,如果天线本体不放在这里,座子净空应该是没有必要的吧

小编的天线测试座一般不做禁空处理的

这是个天线座子  又不是天线  净个啥呀

天线座子不需要净空,涨知识了, 但别人要求这样,没办法了

线宽要保持一致,越短越好

挖空仍然控制50ohms的话线需要变粗才能满足,同时线走粗是为了减小射频信号损耗这才是目的。
