请教：四层板内层差分线，SI8000模型如何选？
录入：edatop.com 点击：
大家好，布四层板，叠层SGPS，准备在Power层走查分100欧姆，不知道选哪个进行计算，请指教。
（准备在底层对应位置也铺地）

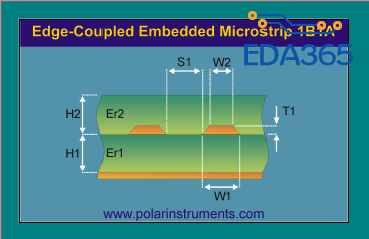

一号
二号
（准备在底层对应位置也铺地）
一号
二号
应该选一号吧，一号里下面铜皮表示你的地层，要反一下看
但是如果我在底层布一块很大的地，大大的包住电源层的差分线，会不会二号比较合适呢?
肯定选第二个啊
请问因为底层包地才选第二个吗?
二号
都写了microstrip(微带线)、stripline(带状线)
Power相邻两侧都是plane
POWER在第三层，相邻的第四层是信号层啊，不是plane
你不是说对应位置铺地?
此部分知识缺失
嗯。是不是铺地的话选2号，不铺地的话选一号?
确实，正在学习
选1号。但是你差分对应的相邻要铺地或者电源参考。
对，就是二号，没注意看括号里的内容
2号
对应铺地了就是参考层了，选2
