这种大一点的焊盘上面要加过孔吗?

录入:edatop.com     点击:

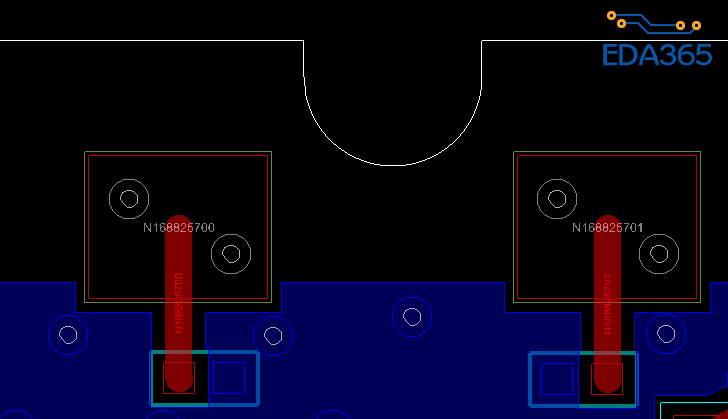

这种大一点的焊盘上面要加过孔吗?别人要求我加些过孔上去,不然焊盘容易掉,是么?


看不出来具体有多大

加过孔可以加固这个焊盘。我们也经常这样做没问题的

可以加过孔,不会有问题

可以加过孔,但是最好还是不要加过孔,以便贴装厂不同会有焊接差异

过孔打在焊盘的边上是没有问题的,反面过孔绿油塞孔

小焊盘可能会焊接问题,大焊盘一般没事

眼里

原理上确实应该打

哦,综合来看,还是要加了

如果要焊接元件,不建议加过孔,可以画一块铜皮

画铜皮是啥意思?能阻止焊盘脱落?


不懂画铜皮啥意思啊

画铜皮 把via打在pad外面  不用塞孔  如果板子上没有其他盘中孔的话  省钱   同样起到加固焊盘的作用   如果有其他盘中孔   就无所谓了
