新版本cadence同名引脚报错问题

录入:edatop.com     点击:
以前用16.3的时候,同名的引脚导网络会有警告,但是还是能导网络,现在安装的16.6导网络会变成错误,导不了网络,可以改设置来忽略这个错误吗?不用改成NC1,NC2这种方式。


属性改成POWER

如果是第一方网表方式,跟版本无关。建议修改为NC1、NC2、、、如果改成Power属性,到PCB中会变成一个NC网络,需要接起来。

还是踏踏实实改1 2 34吧..
等以后玩熟了再搞高危险玩意

恩,就是,我之前也是改成POWER形式了,弹出的错误就是有NC网络未连接,也报错

我之前也是改成POWER形式了,弹出的错误就是有NC网络未连接,也报错

但是我以前用16.3的时候这种只会提示警告,可忽略。不会变成错误呢

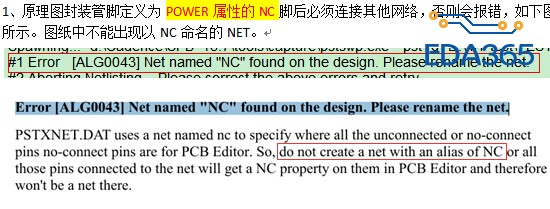

首先,passive类型的管脚命名相同的话导网络是不行的。改成POWER属性的话,NC管脚必须要接其他网络名称,如果不接,系统也会有错,是因为NC为系统预留网络命名。如下所示



所以,NC管脚最好是用NC0,NC1......这样命名为passive类型管脚,这样画图纸的时候可以叉掉或者悬空。

非常感谢

人家警告你,你不听,现在直接给你ERROR
